Descripción

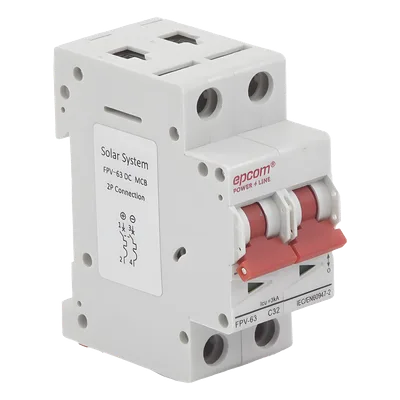

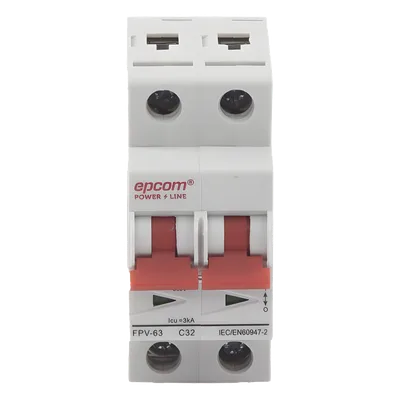

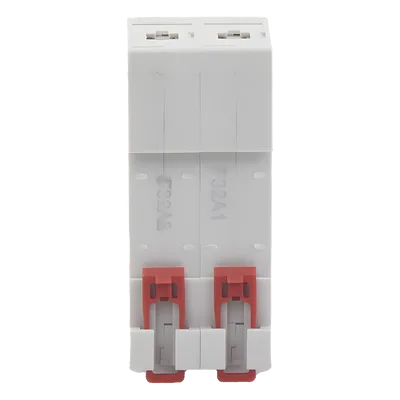

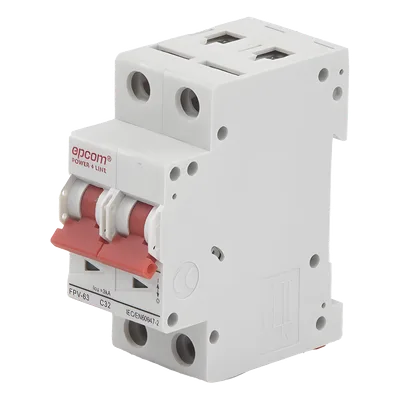

Interruptor termomagnético de corriente directa diseñado para protección de circuitos en instalaciones fotovoltaicas. Opera en un rango de 12V a 800Vcc, ubicándose típicamente entre los paneles solares y el inversor de interconexión para evitar daños por sobrecorriente. Su mecanismo de disparo curva C proporciona coordinación selectiva con otros dispositivos de protección del sistema. La construcción para montaje en riel DIN facilita la integración en cuadros eléctricos de plantas solares residenciales, comerciales e industriales.
Características Generales
- Protección contra sobrecorriente en corriente directa (CC/CD)
- Voltaje operativo: 12V-800Vcc para aplicaciones solares
- Corriente nominal: 32A precisa y estable
- Capacidad de ruptura: 6kA con 75% ICS
- Curva de disparo tipo C termomagnético eficiente
- Diseño 2P para montaje en riel DIN
Desempeño Eléctrico
- Número de polos: 2P
- Voltaje operación (Vcc): 12V-800Vcc
- Corriente nominal: 32A
- Tensión aislamiento (Ui): 1200Vdc
- Tensión impacto (Uimp): 4kV
- Capacidad ruptura máxima (Icu): 6kA
- Capacidad ruptura al ejecutar (ICS): 75% Icu
- Tipo de curva: C
- Tipo: Termomagnético
Características Mecánicas
- Vida útil mecánica real: 20,000 operaciones
- Estándar mecánico: 8,500 operaciones
Montaje y Aplicación
- Montaje: Riel DIN
- Aplicación: Sistemas fotovoltaicos
- Ubicación típica: Entre paneles solares e inversor
