Descripción

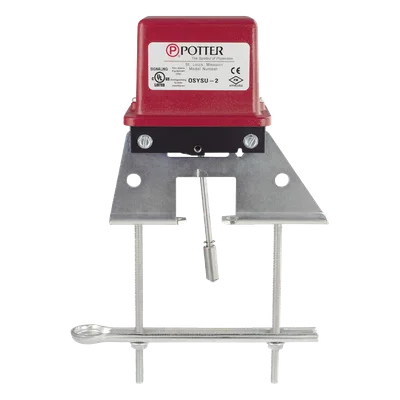

El interruptor de supervisión para válvula exterior tipo compuerta está diseñado para monitorear la posición abierta de válvulas OS&Y (tornillo exterior y yugo) en instalaciones de protección contra incendios y sistemas industriales. Este dispositivo con dos juegos de contactos SPDT (Formulario C) proporciona supervisión confiable de la posición de la válvula en tres estados distintos. Su construcción robusta permite el montaje en válvulas de 2 a 12 pulgadas (50 mm a 300 mm), con posibilidad de adaptación en algunas válvulas de hasta ½ pulgada (12,5 mm). La cubierta se asegura mediante tornillos resistentes a manipulación que requieren herramienta especial incluida, garantizando la integridad del sistema ante accesos no autorizados.
Características Principales
- Monitoreo de posición de válvula en tres posiciones distintas
- Dos contactos SPDT (Formulario C) para mayor versatilidad de conexión
- Compatible con válvulas OS&Y de 2 a 12 pulgadas (50 a 300 mm)
- Certificaciones NEMA 4X (IP65) y NEMA 6P (IP67) para uso exterior
- Rango térmico operativo de -40°C a 60°C (-40°F a 140°F)
- Herramienta especial incluida para acceso seguro y protección anti-tampering
- Detección de manipulación mediante tornillos de seguridad
- Montaje posible en válvulas de hasta ½ pulgada (12,5 mm) en configuraciones específicas
Especificaciones Técnicas
Configuración Eléctrica
Contactos: 2 x SPDT (Formulario C)
Modelo equivalente 1 contacto: OSYSU-1 (1 x SPDT)
Compatibilidad Mecánica
Rango principal: 2′ a 12′ (50 mm a 300 mm)
Rango extendido: Hasta ½’ (12,5 mm) en algunas válvulas
Tipo de válvula: OS&Y (tornillo exterior y yugo)
Protección Ambiental
NEMA: 4X, 6P
IP equivalente: IP65, IP67
Aplicación: Exterior
Condiciones Ambientales
Temperatura operativa: -40°C a 60°C
Equivalente Fahrenheit: -40°F a 140°F
Seguridad Física
Mecanismo anti-tampering: Tornillos de seguridad con herramienta especial
Herramienta incluida: Sí, para acceso autorizado
Detección de posición: 3 posiciones de válvula
