Descripción

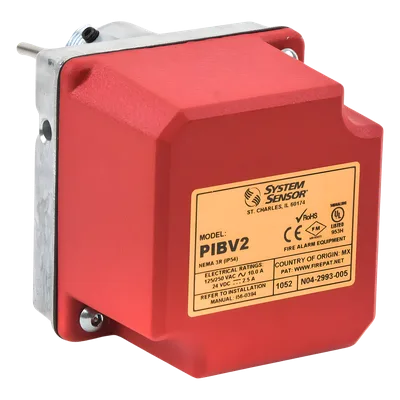

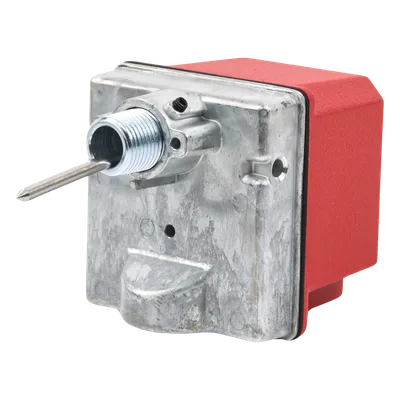

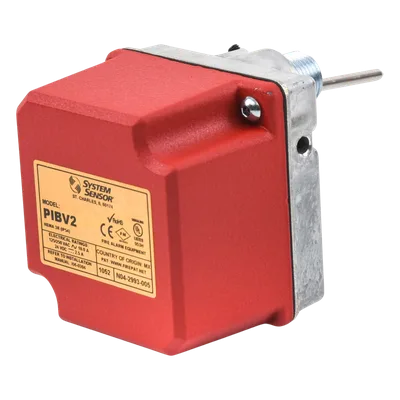

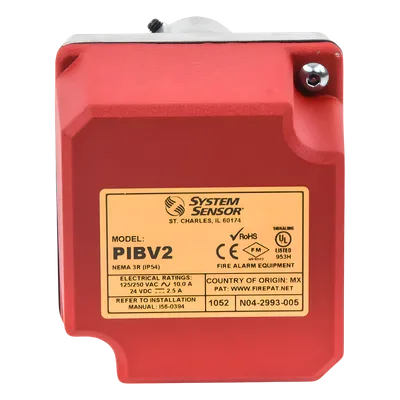

El interruptor de supervisión de válvulas tipo poste indicador y mariposa es un dispositivo de control de supervisión activa diseñado para instalaciones de protección contra incendios. Integra un actuador bidireccional con entrada lateral única que optimiza el tendido de cableado en aplicaciones donde el espacio de conduíto es limitado. La sincronización activa permite la activación simultánea de alarma y campana, garantizando la notificación inmediata del estado de la válvula. Su rango de temperatura ampliado de -40°C a 49°C permite operación en ambientes climáticamente exigentes, mientras que los tornillos antimanipulación patentados proporcionan protección física contra accesos no autorizados. El diseño compacto facilita la instalación en gabinetes y espacios reducidos sin comprometer la funcionalidad del sistema de supervisión.
Características Generales
- • Actuador bidireccional con entrada lateral única
- • Compatible con alambre hasta 12 AWG
- • Rango de temperatura operativa: -40°C a 49°C
- • Sincronización activa con alarma y campana simultáneas
- • Tornillos antimanipulación patentados (US 5,213,205)
- • Dos juegos de contactos SPDT en bloque de terminales duradero
- • Montaje con rosca ½’ NPT
Desempeño
- Rango de temperatura: -40°C a 49°C
- Sincronización activa: alarma y campana simultáneas
- Conexiones eléctricas: dos juegos de contactos SPDT
Físicas y Eléctricas
- Dimensiones: 10.8 cm × 8.9 cm × 8.2 cm (4¼’ × 3½’ × 3¼’)
- Peso: 0.9 kg (2 lbs)
- Montaje: rosca ½’ NPT
- Entrada de conduíto: una entrada lateral para conduíto ½’
- Extensión del vástago: 8.0 cm (35/32′)
- Compatible con alambre hasta 12 AWG
Contenido del Paquete
- Interruptor de supervisión de válvulas PIBV2
- Kit de hardware de repuesto (A3010-00)
- Wrench de seguridad
- Tornillos antimanipulación
