Descripción

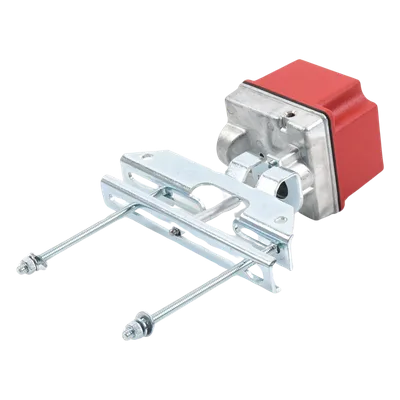

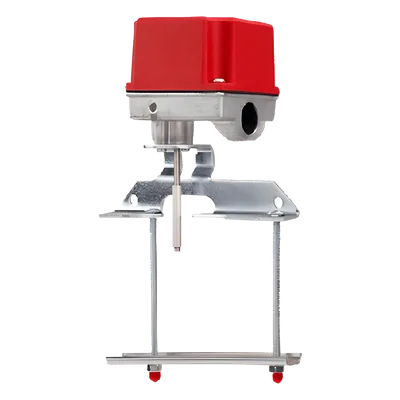

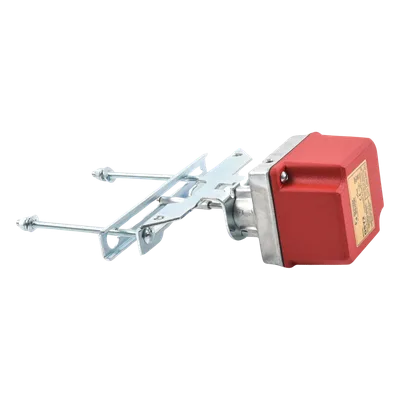

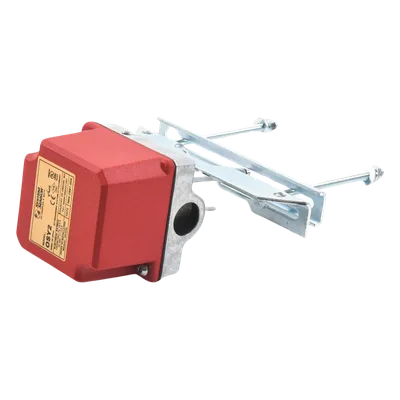

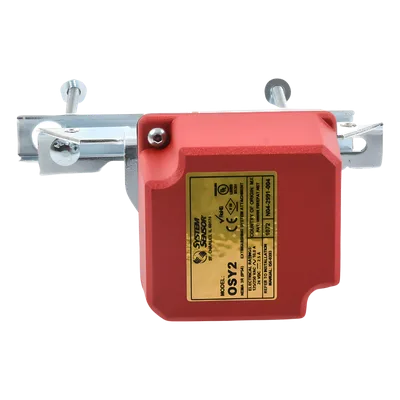

El interruptor de supervisión de válvula tipo compuerta está diseñado para instalaciones de protección contra incendios y sistemas de control industrial que requieren monitoreo remoto del estado operativo de válvulas. Integra un actuador de longitud ajustable que se adapta a ejes de válvula sin necesidad de modificaciones mecánicas, reduciendo el tiempo de instalación y eliminando riesgos de daño al equipo. La cubierta con clasificación NEMA 3R garantiza protección contra lluvia, hielo y formación de hielo en exteriores, mientras que el bloque de terminales con doble contacto SPDT permite la transmisión simultánea de señales a múltiples dispositivos de indicación. El sistema detecta tres condiciones operativas: válvula abierta, válvula cerrada y condición de vandalismo o manipulación no autorizada, facilitando la respuesta coordinada entre paneles de alarma y dispositivos de señalización acústica.
Características Generales
- • Cubierta con clasificación NEMA 3R para montaje en exteriores
- • Montaje simplificado con soporte compatible con válvulas de compuerta nuevas
- • Apertura lateral para acometida de cableado sin adaptación angular
- • Actuador de longitud ajustable, sin requerimiento de corte de eje
- • Apto para cableado hasta calibre 12 AWG
- • Interruptor de tres posiciones: monitoreo, vandalismo, válvula cerrada
- • Dos contactos tipo SPDT en bloque de terminales para mayor robustez
- • Sincronización para activación simultánea de panel de alarma y campana
Desempeño
Rango de temperatura: -40°F a 120°F
Contactos: Doble SPDT
Capacidad de cableado: Hasta 12 AWG
Estados de monitoreo: Válvula abierta, válvula cerrada, vandalismo
Físicas / Eléctricas
Dimensiones: 5¾’H x 3½’W x 3¼’D (14.6 cm x 8.9 cm x 8.2 cm)
Peso: 2.8 lbs (1.3 kg)
Material: Alojamiento de metal fundido
Clasificación: NEMA 3R
Contenido del Paquete
• Interruptor de supervisión de válvula tipo compuerta con cubierta NEMA 3R
• Bloque de terminales con doble contacto SPDT
• Actuador ajustable
• Soporte de montaje para válvulas de compuerta
