Descripción

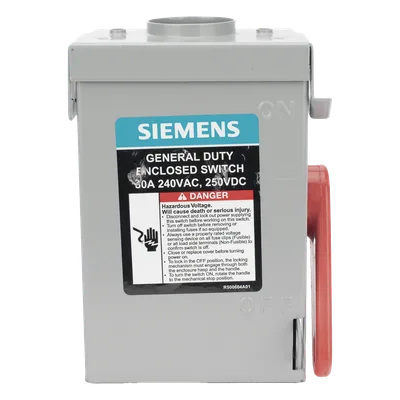

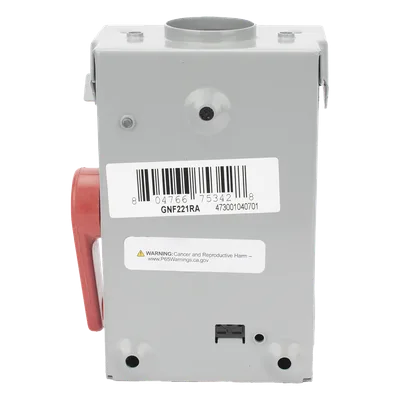

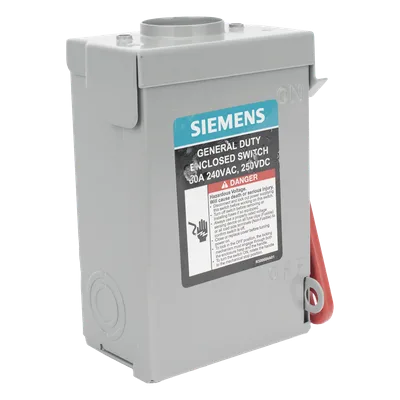

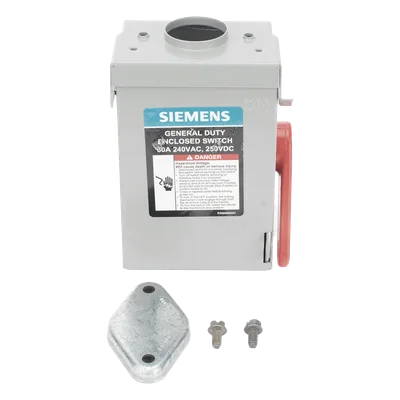

Este interruptor de seguridad de 2 polos y 30 amperios está diseñado para operación confiable en entornos exteriores gracias a su clasificación NEMA 3R a prueba de intemperie. Su innovador diseño de doble ruptura visible permite al operador verificar visualmente el estado de desconexión del circuito, eliminando riesgos durante mantenimiento. La resistencia de cortocircuito de 100,000 AIC con fusibles clase R proporciona protección robusta en aplicaciones industriales exigentes. Las terminales sobredimensionadas aceptan cables de 14 a 8 AWG con pares de apriete específicos que garantizan conexiones eléctricas seguras y duraderas.
Características Principales
- Clasificación NEMA 3R para uso en exteriores

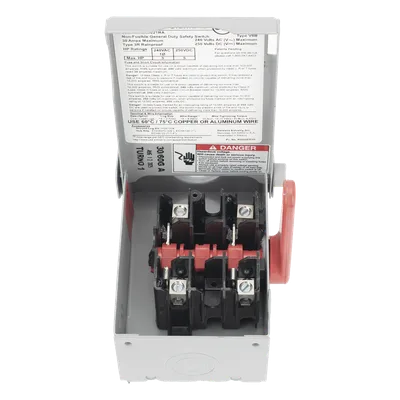

- Diseño de doble ruptura visible para seguridad operativa
- Resistencia 100,000 AIC con fusibles clase R
- Resistencia 10,000 AIC con fusibles clase K o H
- Terminales sobredimensionados para cables 14-8 AWG
- Par de apriete: 35 lb-in para 14-10 AWG / 40 lb-in para 8 AWG
- Conexión a tierra compatible con accesorios
- Cumple espacio NEC para doblado de cables
Especificaciones Técnicas
Eléctricas
Tensión nominal: 240 Vca
Corriente nominal: 30 A
Potencia: 5 HP
Aplicación potencia: CC 250V, 1 fase AC 240V
Conexiones
Tamaño de cable: 14-8 AWG
Par 14-10 AWG: 35 lb-in
Par 8 AWG: 40 lb-in
Mecánicas
Configuración: 2 polos
Portafusibles: Sin portafusible
Peso: 0.91 kg (2.0 lb)
Normas y Certificaciones
UL Listed: Archivo #E4776
UL 98: Interruptores
UL 50: Envolventes
NEMA Standard KS-1: Interruptores encapsulados
Resistencia de Cortocircuito
10,000 AIC con fusibles clase K o H
100,000 AIC con fusibles clase R
