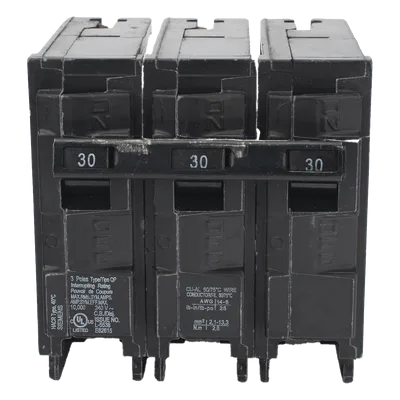

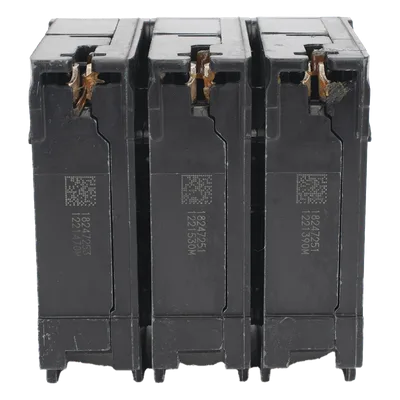

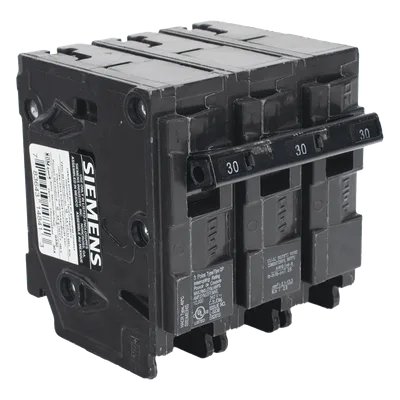

Descripción
El interruptor automático enchufable de 3 polos y 30 A está diseñado para la protección de circuitos trifásicos en centros de carga, alimentadores y distribución eléctrica residencial. Su mecanismo de disparo termomagnético ofrece protección dual contra sobrecargas prolongadas y cortocircuitos de alta intensidad, con una capacidad interruptiva de 10 kA que asegura la desconexión segura bajo condiciones de falla. El formato plug-in tipo QP/MP permite la instalación sin herramientas especializadas y facilita las tareas de reposición o expansión del sistema de protección. Cumple con la norma UL 489, requerida para instalaciones eléctricas en jurisdicciones bajo código NEC.
Características Generales
- Configuración: 3 polos, protección trifásica
- Tensión nominal: 240 V AC
- Corriente nominal: 30 A
- Capacidad interruptiva: 10 kA (10 kAIC)
- Rango de disparo: Termomagnético
- Tipo de conexión: Plug-in (enchufable)
- Diseño compatible: QP/MP
- Norma y aprobación: UL 489
Especificaciones Eléctricas
- Tensión nominal: 240 V AC
- Corriente nominal: 30 A
- Capacidad interruptiva: 10 kAIC
- Rango de disparo: Termomagnético
- Polos: 3
Especificaciones Mecánicas
- Tipo de conexión: Plug-in (enchufable)
- Diseño: QP/MP
- Ancho: 3 pulgadas (76.2 mm)
- Altura: 3 pulgadas (76.2 mm)
- Profundidad: 3 pulgadas (76.2 mm)
Aplicaciones y Normativa
- Aplicaciones: Protección de circuitos en centros de carga, alimentadores, circuitos pequeños, distribución eléctrica residencial
- Norma: UL 489
- Aprobaciones: UL 489
