Descripción

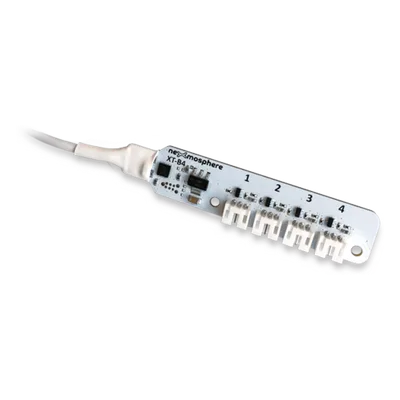

La interfaz de botones push XT-B4N6 permite convertir cuatro botones físicos en comandos API independientes, facilitando la integración de controles táctiles en sistemas de automatización y experiencias interactivas. Cada canal dispone de control LED individual con 256 combinaciones de iluminación que incluyen estados de encendido, apagado, parpadeo lento y parpadeo rápido, gestionables mediante un único comando. La placa incorpora conectores JST-PHR-3 hembra compatibles con botones Nexmosphere serie S-B20, S-B90, S-B95, así como con dispositivos de terceros que cumplan con la especificación eléctrica. Su PCB compacto de 82 x 17 x 5.6 mm incluye orificios de fijación por tornillos para montaje estable en espacios reducidos. La conexión al sistema host se realiza a través de un cable X-talk de 180 cm, operando a 5V DC con un consumo de 50 mA.
Características Generales
- Canales: 4 botones push con comandos API individuales
- Control LED: 256 combinaciones (on, off, slow blink, fast blink)
- Conectores: JST-PHR-3 hembra para botones propios o de terceros
- Lógica de pulsación: GND = push, 3.3V = release
- Voltaje LED: 3.3V
- Alimentación: 5V DC, 50 mA
- Cable X-talk: 180 cm
- Dimensiones PCB: 82 x 17 x 5.6 mm con fijación por tornillos
- Compatibilidad: S-B20, S-B90, S-B95 y botones de terceros
Desempeño
- Canales: 4 botones push
- Comandos API: Individuales por canal
- Combinaciones LED: 256 únicas
- Modos LED: On, off, slow blink, fast blink
- Lógica: GND = push, 3.3V = release
- Multi-push: Combinaciones únicas
Físicas y Eléctricas
- Dimensiones PCB: 82 x 17 x 5.6 mm
- Fijación: Por tornillos
- Conectores: JST-PHR-3 hembra
- Voltaje LED: 3.3V
- Alimentación: 5V DC
- Consumo: 50 mA
Contenido del Paquete
- Interfaz XT-B4N6
- Cable X-talk: 180 cm
