Descripción

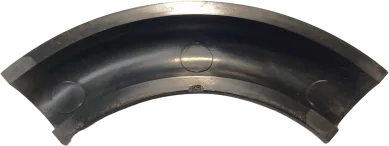

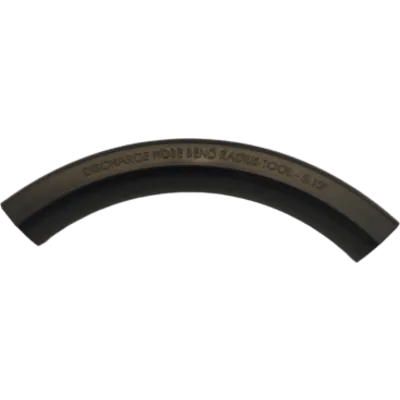

La herramienta calibradora de radio de curvatura modelo 26412 es una plantilla de verificación tipo "pasa / no pasa" diseñada para la instalación y el mantenimiento de la manguera de descarga DN12 del sistema de extinción por gas inerte Oxeo (PR y CF). Su función es confirmar en campo que la curvatura de la manguera no sea inferior al radio mínimo permitido de 5.12 in (130 mm), evitando así el daño al refuerzo interno del conducto por flexión excesiva. El D.I.O.M. del sistema Oxeo (Viking, ref. F_021023 Rev. 05, numeral 6.7, fig. 6.10) exige expresamente el uso de la herramienta 26412 para asegurar una instalación correcta, criterio que se reitera durante el mantenimiento periódico de la manguera. Al tratarse de una plantilla de verificación física, no requiere instrumentos de medición adicionales ni calibración, lo que simplifica la inspección y reduce el riesgo de errores humanos durante la verificación. Es aplicable a mangueras de descarga de 375 y 600 mm utilizadas en los sistemas Oxeo PR y CF.
Características Generales
- Tipo de herramienta: plantilla de verificación pasa / no pasa
- Radio mínimo de curvatura verificado: 5.12 in (130 mm)
- Aplicación: manguera de descarga DN12
- Mangueras compatibles: descarga de 375 y 600 mm
- Sistemas compatibles: Oxeo PR y Oxeo CF (extinción por gas inerte)
- Verificación sin instrumentos de medición ni calibración
- Previene el daño al refuerzo interno de la manguera por flexión excesiva
- Uso exigido por el D.I.O.M. Oxeo (Viking, ref. F_021023 Rev. 05, numeral 6.7, fig. 6.10)
- Aplicable en instalación y en mantenimiento periódico de la manguera
Desempeño
- Método de verificación: pasa / no pasa
- Radio mínimo de curvatura: 5.12 in (130 mm)
- Verificación en campo sin instrumentos
- No requiere calibración
- Protege el refuerzo interno de la manguera
Físicas y Compatibilidad
- Modelo: 26412
- Radio de referencia: 5.12 in (130 mm)
- Manguera: descarga DN12
- Longitudes de manguera: 375 y 600 mm
- Sistemas: Oxeo PR y CF
Contenido del Paquete
- Herramienta calibradora de radio de curvatura 26412
