Descripción

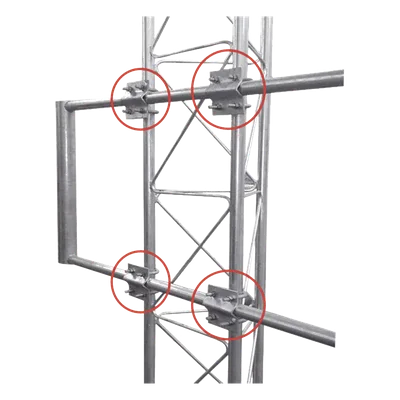

Herraje individual tipo cruz para unión tubo-tubo, fabricado en acero ASTM-36 con acabado de galvanizado por inmersión en caliente que proporciona máxima resistencia a la corrosión en instalaciones exteriores. Diseñado específicamente para torres de telecomunicaciones de 30, 35 y 45 cm de sección, este kit completo incluye todos los componentes necesarios para una fijación segura y duradera entre tubos de 1-1/4′ a 2′ de diámetro. La soldadura GMAW con tubos de 1′ y 2′ cédula 30 garantiza la integridad estructural bajo cargas operativas severas.
- Fabricado en acero ASTM-36 con galvanizado en inmersión en caliente
- Compatible con tubos de 1-1/4′ a 2′ de diámetro
- 4 placas de fijación reforzadas de 3/16′ con 4 barrenos de ø 7/16′
- 8 abrazaderas de sujeción con desarrollo de 200 mm
- 12 tuercas de seguridad inoxidables incluidas
- Diseñado para torres de 30, 35 y 45 cm (11.8′, 13.8′, 17.7′)
Material y Acabado
Material: Acero ASTM-36
Acabado: Galvanizado por inmersión en caliente
Soldadura: Tipo GMAW
Compatibilidad
Tubos: 1-1/4′ a 2′ de diámetro
Tubos soldadura: 1′ y 2′ cédula 30
Torres: 30, 35 y 45 cm (11.8′, 13.8′, 17.7′)
Componentes Incluidos
Placas: 4 unidades de 3/16′ con 4 barrenos ø 7/16′
Abrazaderas: 8 unidades
Tuercas seguridad: 12 unidades (inoxidable)
Tornillos: 8 unidades ø 3/8′
Contras (refuerzo): 4 piezas
Especificaciones Generales
Tipo: Herraje tipo cruz
Tolerancias: ±5
Desarrollo abrazaderas: 200 mm
