Descripción

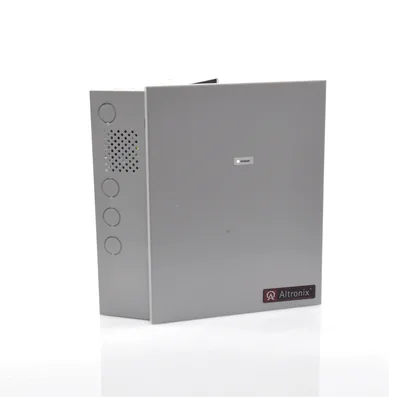

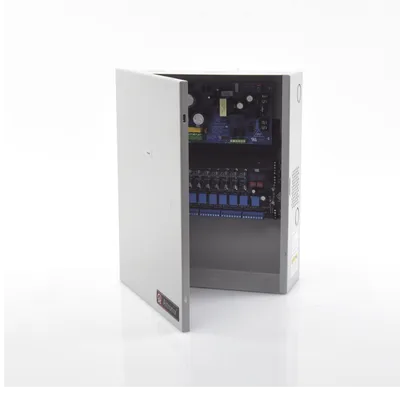

Fuente de poder con respaldo diseñada para aplicaciones profesionales de control de acceso. Proporciona salida seleccionable de 12 o 24 Vcc a 4 A con capacidad total de 48 W, distribuidos en 8 circuitos de control independientes. Incluye circuito de respaldo con batería sellada que garantiza la continuidad operativa del sistema ante fallos de alimentación principal. La arquitectura de doble entrada aislada permite alimentar el módulo ACM8/ACM8CB y los accesorios de cerradura de forma independiente, optimizando la gestión de carga y facilitando la integración con fuentes de poder externas.
Características Principales
- 8 circuitos de control NO/NC programables para máxima flexibilidad de configuración
- Doble entrada aislada: una para ACM8/ACM8CB y otra para accesorios de cerradura
- Corriente total máxima de 10 A con distribución según fuente conectada
- Circuito de respaldo con batería sellada para operación continua
- 8 entradas de activación configurables: NO, colector abierto o combinación mixta
- Protección de entrada 115 Vca 60 Hz con fusible de 3.5 A
Especificaciones Técnicas
Alimentación Principal
Entrada: 115 Vca, 60 Hz, 3.5 A
Salida: 12/24 Vcc seleccionable, 4 A
Potencia: 48 W
Capacidad de Carga
Corriente total máxima: 10 A
Distribución: Determinada por fuente conectada
Límite: No exceder 10 A en total
Circuitos de Control
Cantidad: 8 salidas independientes
Tipo: NO/NC programables
Configuración: 8 entradas NO, 8 colector abierto, o combinación
Arquitectura de Entradas
Opción A (fábrica): 1 entrada común para ACM8/ACM8CB + potencia de bloqueo
Opción B: 2 entradas aisladas — ACM8/ACM8CB + accesorios cerradura (requiere fuente externa)
Respaldo y Protección
Batería: Sellada (circuito de respaldo integrado)
Continuidad: Operación sin interrupción ante fallo de CA
Aplicación
Uso: Control de acceso profesional
Compatibilidad: ACM8, ACM8CB y accesorios de cerradura
