Descripción

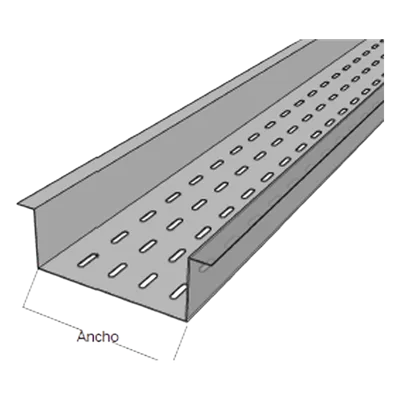

Fondo perforado con perfil Z de 4 pulgadas por 9 pulgadas fabricado en lámina de acero al carbono con calibre 18 (1.2 mm), diseñado específicamente para sistemas tipo plenum donde se requiere control eficiente del flujo de aire. La lámina rolada en frío proporciona robustez estructural superior, mientras que su configuración geométrica garantiza mayor rigidez en la trayectoria del aire. El acabado en aluminio 6063 ofrece resistencia a la corrosión y compatibilidad con entornos de infraestructura crítica. Incluye tornillería completa para facilitar la integración en canalizaciones y sistemas de distribución aérea.
Características Principales
- Lámina de acero al carbono calibre 18 (1.2 mm) estándar
- Diseñado para sistemas tipo plenum
- Mayor rigidez en trayectoria del aire
- Lámina rolada en frío para robustez estructural
- Acabado en aluminio 6063 incluido
- Tornillería incluida para instalación
Especificaciones Técnicas
Perfil y Dimensiones
Tipo de perfil: Z y C
Ancho: 4′ (102 mm)
Altura: 9′ (229 mm)
Peraltes disponibles: 3′, 4′, 4-1/2′, 5′, 6′
Longitud: 3.05 m (10 ft)
Ancho: 4′ (102 mm)
Altura: 9′ (229 mm)
Peraltes disponibles: 3′, 4′, 4-1/2′, 5′, 6′
Longitud: 3.05 m (10 ft)
Material y Acabado
Material base: Lámina acero al carbono
Calibre: 18 (1.2 mm)
Proceso: Rolado en frío
Acabado incluido: Aluminio 6063
Opciones: GAC (60-80 μm), Inox 304L/316L, G60
Calibre: 18 (1.2 mm)
Proceso: Rolado en frío
Acabado incluido: Aluminio 6063
Opciones: GAC (60-80 μm), Inox 304L/316L, G60
Anchos Disponibles
4′, 6′, 9′, 12′, 16′, 18′, 20′, 24′, 30′, 36′
Normas Mexicanas
NMX-J-511-2011, NMX-D-122, NMX-H-074, NMX-004, NMX-013, NOM-001-SEDE-2012
Normas Internacionales
ASTM 635A, NF A 91-102, NF A 91-121, NF A 91-122, NFX 41002, NF EN 12330, IMQ & NF IEC-61537
