Descripción

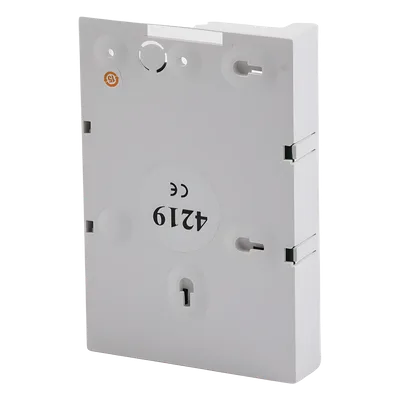

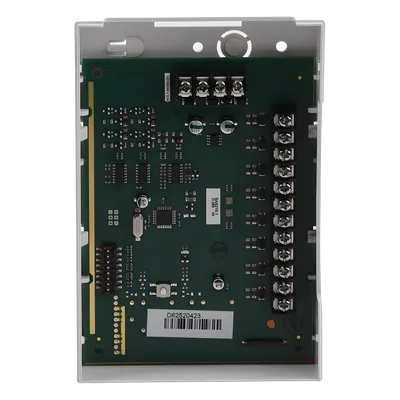

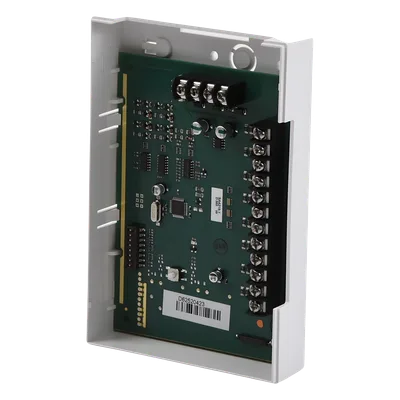

El módulo expansor de zonas cableadas permite ampliar la capacidad de sistemas de intrusión direccionables que operan sobre bus ECP de 4 hilos. Diseñado para integrarse en cualquier punto del bus existente, facilita la conexión de hasta ocho detectores convencionales con resistencia de fin de línea de 1k ohm, proporcionando supervisión completa del estado del lazo: abierto, corto y normal. El direccionamiento mediante DIP switch simplifica la asignación del rango de zonas durante la instalación y configuración del sistema. Ofrece tolerancia de lazo de hasta 300 ohms, lo que permite su despliegue en instalaciones con recorridos de cableado extensos. Es compatible con paneles de la línea VISTA que soportan expansión por bus ECP, como el VISTA-20P y el VISTA-21IP; no es compatible con paneles de la línea V-Plex. Cuenta con listado UL para aplicaciones que requieren cumplimiento normativo.
Desempeño
- •Zonas expandibles: 8 zonas cableadas Clase B
- •Resistencia de fin de línea: 1k ohm (8 incluidas)
- •Tolerancia de lazo: hasta 300 ohms
- •Supervisión de lazo: abierto, corto y normal
- •Direccionamiento: por DIP switch
- •Certificación: listado UL
Físicas / Eléctricas
- •Bus de comunicación: ECP de 4 hilos
- •Ubicación: cualquier punto del bus ECP
- •Tipo de zonas: cableadas Clase B
Compatibilidad
- •Compatible con: paneles VISTA con bus ECP (VISTA-20P, VISTA-21IP)
- •No compatible con: paneles de la línea V-Plex
