Descripción

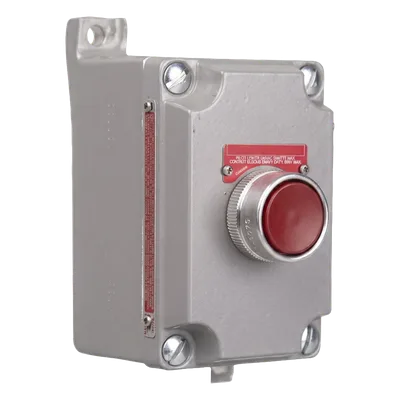

Estación de control con pulsador momentáneo de contacto normalmente cerrado diseñada para operación en áreas clasificadas con presencia de atmósferas explosivas. Construcción en aluminio libre de cobre que proporciona resistencia a la corrosión en ambientes industriales severos. Integra entradas para conduit de 3/4 pulgadas compatibles con cajas de paso y terminales tipo SWB, permitiendo configuraciones modulares con diversos operadores, luces piloto y selectores. Clasificación eléctrica de 10 A a 50/60 Hz con rango de temperatura extendido para aplicaciones en climas extremos. Certificación CSA para Clase I, Divisiones 1 y 2, Grupos C y D; Clase I, Zonas 1 y 2, Grupos IIB e IIA; Clase II, Divisiones 1 y 2, Grupos E, F y G; Clase III; NEMA 7 (C, D) y 9 (E, F, G).
Características Generales
- • Material: Aluminio libre de cobre
- • Entradas conduit: 3/4 pulgadas
- • Clasificación áreas peligrosas: Clase I, Divisiones 1 y 2, Grupos C, D; Clase I, Zonas 1 y 2, Grupos IIB, IIA; Clase II, Divisiones 1 y 2, Grupos E, F, G; Clase III; NEMA 7 (C, D), 9 (E, F, G)
- • Contacto: 1 NC (normalmente cerrado)
- • Acción: Momentánea
- • Actuador: Pulsador simple
- • Color: Rojo (Stop)
- • Número de polos: 1
- • Amperaje máximo: 10 A
- • Frecuencia: 50/60 Hz
- • Rango temperatura UL: -25 °C a 40 °C
- • Rango temperatura CSA: -50 °C a 40 °C
- • Profundidad: 4 1/32 pulgadas
- • Número archivo CSA: LR11714
Desempeño Eléctrico
Clasificación contacto: 1 NC
Acción: Momentánea
Amperaje: 10 A
Frecuencia: 50/60 Hz
Número de polos: 1
Físicas y Ambientales
Material: Aluminio libre de cobre
Profundidad: 4 1/32′
Entradas conduit: 3/4′
Temperatura UL: -25 °C a 40 °C
Temperatura CSA: -50 °C a 40 °C
Color actuador: Rojo
Certificaciones y Clasificaciones
CSA: LR11714
Clase I Div 1&2: Grupos C, D
Clase I Zon 1&2: Grupos IIB, IIA
Clase II Div 1&2: Grupos E, F, G
Clase III: Sí
NEMA: 7 (C, D), 9 (E, F, G)
