Descripción
Elemento insertable de 5 Watt para wattmetro modelo 43, diseñado para mediciones de potencia RF en línea con conector 7/8′. Opera en el rango de frecuencia de 100 a 250 MHz con precisión certificada según procedimientos de calibración estándar de Bird Technologies. Todos los elementos son calibrados mediante procedimientos documentados que utilizan valores medios de desviación históricos, asegurando similitud a las especificaciones de instrumentos actuales y permitiendo intercambiabilidad en campo con equipos adquiridos desde la presentación original del sistema. La trazabilidad de calibración garantiza consistencia metrológica para aplicaciones de telecomunicaciones, radiodifusión y mantenimiento de sistemas RF.
Características Generales
- Tipo: Elemento insertable de medición en línea
- Potencia nominal: 5 Watt
- Rango de frecuencia: 100 – 250 MHz
- Conector: 7/8′ en línea
- Compatibilidad: Wattmetro Bird 43
- Calibración: Estándar Bird con trazabilidad documentada
- Intercambiabilidad: Compatible con equipos históricos en campo
Desempeño
- Rango de frecuencia: 100 – 250 MHz
- Potencia máxima: 5 Watt
- Precisión: Calibración estándar Bird con control de desviación
- Trazabilidad: Procedimientos documentados con valores medios históricos
Físicas / Eléctricas
- Conector: 7/8′ en línea
- Tipo de montaje: Insertable en wattmetro
- Intercambiabilidad: En campo con equipos anteriores
- Diseño: Específico para wattmetro Bird 43
Contenido del Paquete

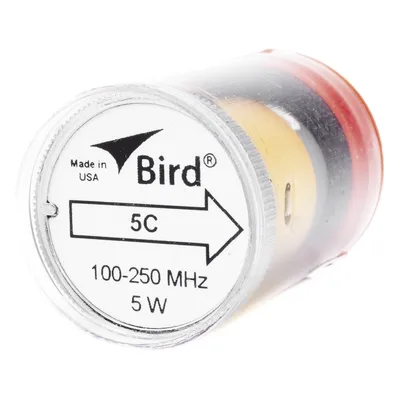

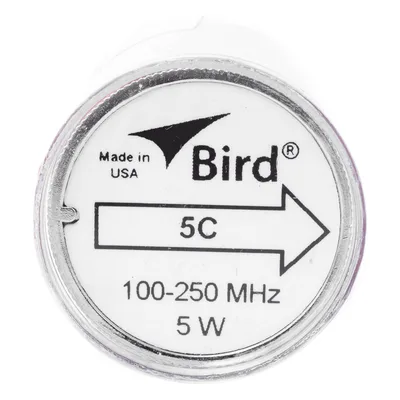

- Elemento insertable: 5C (5 Watt, 100-250 MHz)
- Certificado de calibración: Con trazabilidad estándar Bird
Familia de Elementos Compatibles
| Modelo | Rango de Frecuencia (MHz) | Potencia |
|---|---|---|
| 50H | 2 – 30 | 50 W |
| 100H | 2 – 30 | 100 W |
| 250H | 2 – 30 | 250 W |
| 500H | 2 – 30 | 500 W |
| 1000H | 2 – 30 | 1000 W |
| 2500H | 2 – 30 | 2500 W |
| 5000H | 2 – 30 | 5000 W |
| 5A | 25 – 60 | 5 W |
| 10A | 25 – 60 | 10 W |
| 25A | 25 – 60 | 25 W |
