Descripción

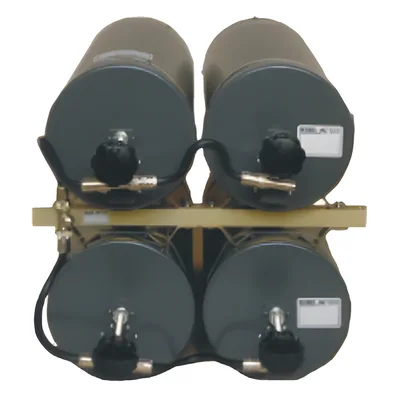

Duplexer VHF diseñado para sistemas dúplex que operan en el rango de 154-174 MHz con separación de frecuencias de 0.5 MHz. Integra 4 cavidades coaxiales de 8′ (203 mm) de diámetro que proporcionan un aislamiento de 80 dB, garantizando señales limpias y libres de interferencias en entornos de alta densidad RF. Ofrece una pérdida de transmisor y receptor de 1.5 dB, optimizando la eficiencia del sistema con una impedancia de 50 Ω. Soporta potencia máxima de entrada de 250 W en ciclo continuo, con conectores N hembra para instalaciones robustas en infraestructuras de telecomunicaciones profesionales.
Características Generales
- • Rango de frecuencia: 154-174 MHz (VHF)
- • Separación de frecuencias: 0.5 MHz
- • Aislamiento: 80 dB
- • Pérdida de transmisor: 1.5 dB
- • Pérdida de receptor: 1.5 dB
- • Pérdida de retorno: 14 dB
- • Impedancia: 50 Ω
- • Potencia máxima de entrada: 250 W
- • Conectores: N hembra
- • 4 cavidades coaxiales de 8′ (203 mm)
- • Sin gabinete
- • Código de frecuencia: C
Desempeño
- Rango: 154-174 MHz
- Separación: 0.5 MHz
- Aislamiento: 80 dB
- Pérdida TX/RX: 1.5 dB
- Pérdida de retorno: 14 dB
- Impedancia: 50 Ω
- Potencia: 250 W
Físicas / Eléctricas
- Construcción: aluminio / negro
- Cavidades: 4 coaxiales
- Diámetro cavidad: 8′ (203 mm)
- Conectores: N hembra
- Montaje: EIA 19′ (489 mm)
- Altura: 34.5′ (876.3 mm) / 20 RU
- Profundidad: 20.1′ (511 mm)
- Temperatura: -30°C a +60°C
- Peso neto: 105 lbs (48 kg)
Contenido del Paquete
- 1 Duplexer VHF DB4060WOCC
- Peso de envío: 115 lbs (52 kg)
