Descripción

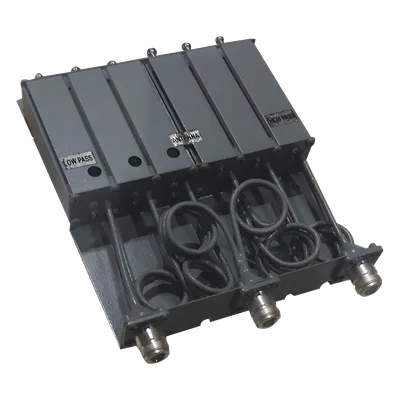

Duplexer VHF de 6 cavidades diseñado para operar en el rango de 136-148 MHz. Este dispositivo permite utilizar una sola antena tanto para transmisión como para recepción, aislando o atenuando una frecuencia de la otra para evitar interferencias mutuas. En lugar de requerir dos antenas separadas, el duplexer divide la señal en dos caminos independientes: uno para transmitir y otro para recibir. Ofrece amplio uso en radios móviles full y repetidoras con potencia máxima de 50 W, con mínimo corrimiento de frecuencia ante cambios de temperatura.
Características Principales
- 6 cavidades para banda VHF 136-148 MHz
- Aislamiento de 80 dB entre TX y RX
- Pérdida por inserción máxima de 1.2 dB
- Potencia máxima de 50 watts
- Conector N hembra (BNC opcional)
- Separación de frecuencia TX-RX de 5 a 8 MHz
- Resonadores helicales de cobre estañado para VHF
- Aislamiento de teflón para estabilidad térmica
- Mínimo corrimiento de frecuencia por cambios de temperatura
Especificaciones Técnicas
Banda de Frecuencia
136 – 148 MHz (VHF)
Número de Cavidades
6 cavidades
Aislamiento TX-RX
80 dB
Pérdida por Inserción
Máxima 1.2 dB
Potencia Máxima
50 W
Separación TX-RX
5 – 8 MHz
Conector
N hembra (BNC opcional)
Resonadores
Helicales de cobre estañado (VHF)
Aislamiento Dieléctrico
Teflón para VHF
Estabilidad Térmica
Mínimo corrimiento de frecuencia por temperatura
Aplicaciones
Radios móviles full y repetidoras
