HIKVISION · DS-PB401-D100 · Detector perimetral de doble haz
Dos haces. Cien metros. Cero dudas.
El perímetro exterior falla por detalles: un pájaro, una hoja, el sol de frente. Este detector infrarrojo activo de doble haz corrobora dos rayos antes de declarar alarma, con alcance de 100 m (328 ft). IP55 y de -25°C a +55°C: hecho para vivir afuera.
Doble haz
Un rayo se equivoca. Dos, se corroboran.
Un haz sencillo declara alarma con cualquier interrupción: un pájaro cruzando, una hoja, la sombra de un poste. El doble haz compara dos rayos infrarrojos y solo responde cuando la intrusión es real. El tiempo de interrupción se ajusta de 50 a 700 ms para calibrar la sensibilidad al sitio.
rayos infrarrojos que se corroboran antes de declarar
Óptica anti-interferencia
El sol de mediodía no la confunde.
Lente convexa anti-luz blanca, cubierta anti-sol y tubo receptor con filtro: tres capas contra la luz externa que tumba a otros detectores. Los diodos IR premium y la óptica biconvexa concentran la potencia del haz para que la señal llegue estable a los 100 m (328 ft), en pulso digital de 940 nm, invisible al ojo.
Instalación y alineación
Alinearla toma minutos, no mañanas.
Ajuste horizontal de 180° (±90°) y vertical de 20° (±10°) para apuntar el haz sin mover la base. Alimentación flexible: DC 12-24 V o AC 12-18 V. Salida de alarma relé NC/NO y tamper NC que avisa si abren la carcasa.
giro horizontal (±90°) y 20° vertical
Videos del producto
Cuatro guías en video: da play en cualquiera para ver el proceso.
Introducción al producto
Instalación
Alineación del haz
Prueba del haz
Aplicaciones
Industria
Cerca perimetral de plantas y patios de maniobras.
Logística
Andenes y patios de carga, protegidos de noche.
Residencial
Muros y accesos de condominios, sin cableado complejo.
Sitios remotos
Subestaciones y patios donde nadie hace guardia.
Especificaciones
Detección
- Método de detección
- Infrarrojo activo, doble haz
- Distancia de detección
- 100 m (328 ft)
- Fuente de luz
- Pulso digital IR, 940 nm
- Frecuencia del haz
- 750 Hz
- Tiempo de interrupción
- 50-700 ms
- Alineación
- Horizontal 180° (±90°) / Vertical 20° (±10°)
Salidas y alimentación
- Salida de alarma
- Relé NC/NO, 30 VDC, 0.5 A máx
- Tamper
- Relé NC, 30 VDC, 0.5 A máx
- Alimentación
- DC 12-24 V / AC 12-18 V
- Consumo
- 85 mA máx
Físicas
- Material
- Carcasa PC / base ABS

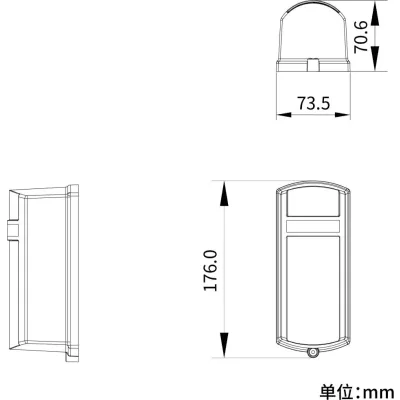

- Dimensiones (An×Al×P)
- 176 × 73.5 × 70.6 mm (6.93 × 2.89 × 2.78 in)
- Peso
- 800 ± 15 g (G.W.)
Ambientales
- Grado de protección
- IP55
- Temperatura
- -25°C a +55°C
- Humedad
- ≤95% (sin condensación)
HIKVISION · DSPB401D100
El perímetro que trabaja mientras tú duermes.
Salida de relé NC/NO para integrarse a cualquier central de alarma. Recursos oficiales para el instalador:
Ficha técnica DS-PB401-D100 (PDF) · Guía de inicio rápido (PDF)
