Descripción

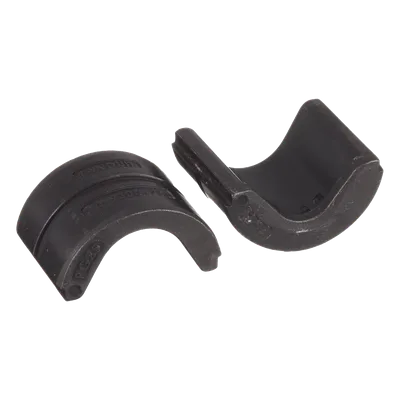

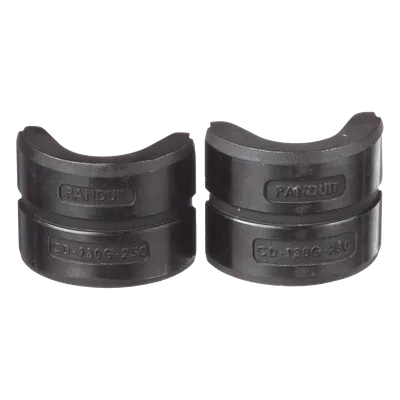

Dado de prensado diseñado para integrarse con herramientas de crimpado CT-29XX, facilitando la instalación de conectores a tierra tipo ‘E’ y cruzado en rangos de cable de 1/0 AWG a 250 kcmil. Su geometría circunferencial garantiza una compresión uniforme que optimiza tanto la resistencia mecánica como la conductividad eléctrica del empalme. La codificación negra PG25 y la numeración grabada en el troquel permiten una identificación inmediata en entornos de trabajo, reduciendo errores de selección durante operaciones de campo. Está destinado a aplicaciones en sistemas de puesta a tierra con conectores enterrados y placas de tierra, donde la fiabilidad de la conexión es crítica para la seguridad del sistema.
Características Generales
- • Rango de cable: 1/0 AWG – 250 kcmil
- • Compatibilidad: Herramientas CT-930 y serie CT-29XX
- • Conectores compatibles: GCE250-1/0, GCE250-250, GCC6X6250-1/0, GCC6X6
- • Diseño circunferencial para rendimiento mecánico y eléctrico óptimo
- • Codificación por color y número para fácil identificación
- • Aplicable en conectores enterrados y placas de tierra
- • Troquel marcado con identificación para control de calidad
Desempeño y Compatibilidad
Rango de cable: 1/0 AWG – 250 kcmil
Herramientas compatibles: CT-930, serie CT-29XX
Conectores tipo ‘E’: GCE250-1/0, GCE250-250
Conectores cruzados: GCC6X6250-1/0, GCC6X6
Diseño: Circunferencial para compresión uniforme
Identificación y Control
Código de color: Negro PG25
Marcado en troquel: Identificación para trazabilidad
Codificación: Por color y número
Aplicaciones
Uso principal: Conectores a tierra tipo ‘E’ y cruzado
Entornos: Conectores enterrados y placas de tierra
Beneficio: Rendimiento mecánico y eléctrico óptimo
