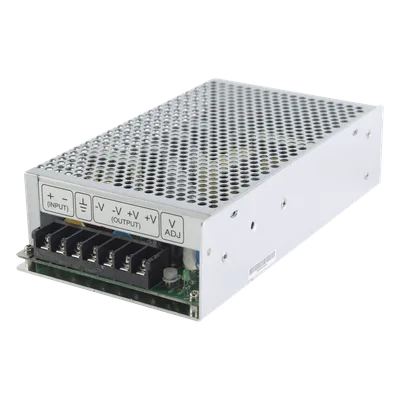

Descripción
Características Principales
- Rango de entrada: 72-144VDC
- Salida regulada: 24VDC
- Potencia nominal: 150W
- Aislamiento: 1500VAC I/O
- Rango de temperatura: -10°C a +60°C
- Eficiencia típica: 82%
- Protecciones: Cortocircuito, sobre corriente, sobre voltaje
Especificaciones Eléctricas
- Corriente de salida: 6.3A (máx.)
- Rango de ajuste de voltaje: 23-30VDC
- Tensión de entrada: 72-144VDC
- Rizado y ruido: 150mVp-p (máx.)
- Regulación de línea: 0.3%
- Regulación de carga: 0.3%
- Tiempo de establecimiento: 2s (D mode)
- Tiempo de retención: 24ms (D mode)
Protecciones
- Protección contra cortocircuito
- Protección contra sobrecarga
- Protección contra sobre voltaje
- Modo de recuperación automática
Condiciones Ambientales
- Temperatura de operación: -10°C a +60°C
- Humedad: 20-90% RH sin condensación
- Temperatura de almacenamiento: -20°C a +85°C
- Humedad de almacenamiento: 10-95% RH
Características Físicas
- Dimensiones: 199x110x50mm
- Peso: 0.86Kg
- Montaje: Terminales de tornillo
- Conexión: Terminales de potencia y tierra
Seguridad
- Cumple con IEC60950-1
- Aprobado por CB TUV (solo tipo D)
- Aislamiento: 1.5KVAC I/P-O/P
- Resistencia de aislamiento: 100MΩ
Compatibilidad Electromagnética
- Emisiones: EN55022 (CISPR22) Clase B
- Inmunidad: EN61000-4-2,3,4,6,8
- Nivel industrial ligero
Vida Útil
- MTBF: 289,000 horas (mín.)
- Prueba de carga completa: 100%
- Garantía: 2 años (solo tipo D)
