Descripción

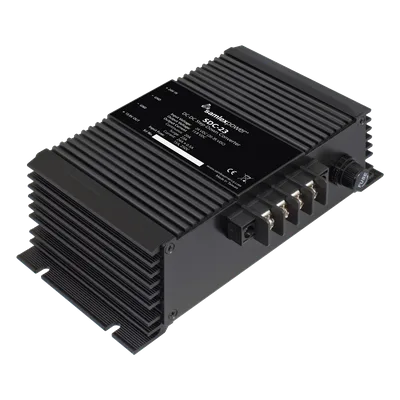

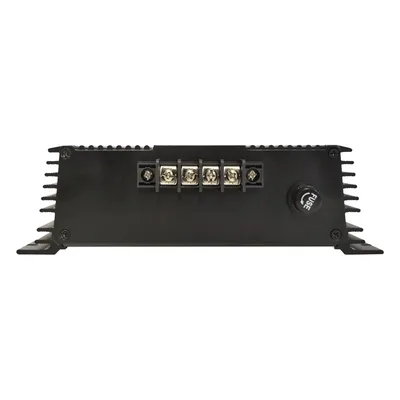

Convertidor DC-DC diseñado para aplicaciones profesionales que requieren una salida regulada de 13.8 VDC a partir de fuentes de entrada de 20-35 VDC. Entrega 20 amperios de corriente continua con capacidad de pico de 23 A, ideal para equipos de comunicación, sistemas de respaldo y aplicaciones industriales. Su eficiencia superior al 88% a máxima carga minimiza las pérdidas térmicas y reduce los requerimientos de disipación. El diseño compacto de 60 x 122 x 198 mm permite instalación en espacios restringidos de gabinetes y racks estándar.
Características Principales
- Voltaje de entrada ajustable: 20-35 VDC
- Salida de voltaje constante: 13.8 VDC ± 0.1 V
- Corriente de salida continua: 20 A
- Corriente pico: 23 A
- Eficiencia: > 88% a máxima salida
- Protección contra sobretensión, cortocircuito y polaridad inversa
- Diseño compacto: 60 x 122 x 198 mm (2.4 x 4.8 x 7.8 pulg)
Especificaciones Técnicas
Especificaciones de Entrada
Voltaje de entrada: 20-35 VDC
Corriente de entrada sin carga: —
Tamaño de cable de entrada: #10 AWG
Especificaciones de Salida
Voltaje de salida: 13.8 VDC ± 0.1 V
Corriente continua: 20 A
Corriente pico: 23 A
Límite de corriente: 24 ± 0.5 A
Tamaño de cable de salida: #8 AWG
Rendimiento
Eficiencia: > 88% (a máxima salida)
Rizado: —
Ruido: —
Regulación de carga: 0.15 V, 26 V, 0-20 A
Protecciones
• Protección contra sobretensión
• Protección contra cortocircuito
• Protección contra polaridad inversa
Dimensiones Físicas
Dimensiones: 60 x 122 x 198 mm
Equivalente: 2.4 x 4.8 x 7.8 pulgadas
