Descripción
Descripción General
Controlador solar que regula la carga y descarga de baterías, suministrando energía PoE de 12 Vcc @ 1A y proporcionando una salida secundaria de 11-12.5 Vcc @ 1.5A para alimentar dispositivos IP.
Características Principales
- Acepta paneles solares de hasta 125W @ 8A
- Salida secundaria 11-12.5 Vcc @ 1.5A
- Salida PoE 12Vcc @ 1.0A
- Protección contra corto circuito
- Bajo consumo en modo espera
- Desconexión automática por bajo voltaje
- Indicadores LED para estado del sistema
Especificaciones Técnicas
- Voltaje entrada solar: Hasta 125W @ 8A
- Voltaje batería: 11-12.5 Vcc
- Salida PoE: 11-12.5 Vcc @ 1.0A
- Salida secundaria: 11-12.5 Vcc @ 1.5A
- Protección sobre voltaje: 14.4 ±0.3 Vcc
- Desconexión bajo voltaje: 20 ±0.3 Vcc
- Consumo en espera: <0.5 W
- Calibre máximo de cable: 10 AWG
- Temperatura operación: -30°C a 60°C
- Dimensiones: 118 x 40 x 159 mm
- Peso: 312 g
Indicadores Luminosos LED
- Panel solar cargando batería
- PoE alimentando circuito
- Batería en proceso de carga
- Carga activada
- Alerta polaridad invertida en batería
Aplicaciones
- Videovigilancia IP
- Alimentación PoE 12 Vcc
- Alimentación secundaria 11-12.5 Vcc
- Redes inalámbricas (Wi-Fi)
- Repetidores de red
Recomendaciones de Instalación
- No usar paneles con voltaje circuito abierto >24 Vcc
- Evitar instalación en compartimientos sellados con baterías
- No conectar panel solar sin batería conectada
- No exceder corriente máxima PoE y salida secundaria
- Instalación en interiores o bajo cubierta

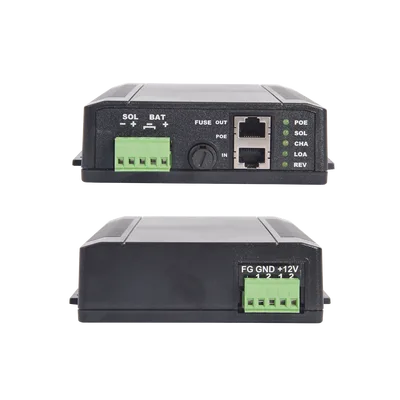

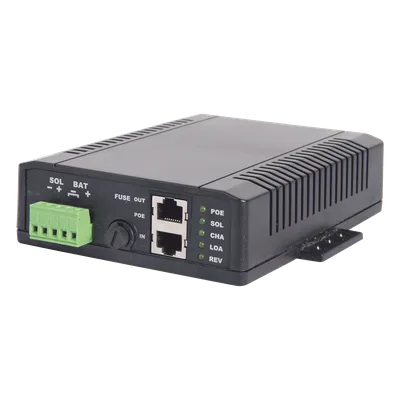

Vista Frontal
Vista Trasera
Conexiones
- Entrada RJ45
- Salida RJ45
- Conector trasero para salida secundaria
Protección
- Protección contra corto circuito
- Alerta de polaridad invertida
- Desconexión por bajo voltaje
Condiciones de Operación
- Temperatura: -30°C a 60°C
- Calibre máximo de cable: 10 AWG
- Consumo en espera: <0.5 W
Garantía
El producto cuenta con 1 año de garantía contra defectos de fabricación. No cubre daños por:
- Accidentes, negligencia, abuso o uso inadecuado
- Exceder corriente especificada del panel solar o carga
- Modificaciones o intentos de reparación
