Descripción
El controlador inalámbrico con módulo de expansión EM-F4 constituye la unidad central de gestión para sensores XF-P3 en arquitecturas Xperience. Opera mediante cuatro canales wireless X-talk por módulo, con capacidad de apilamiento escalable hasta cinco módulos para un total de 20 sensores. La comunicación se establece a través de API serial ASCII a 115200 baudios, eliminando la necesidad de cableado de datos entre sensores y controlador. El emparejamiento de dispositivos puede realizarse mediante botón físico o comando API, con persistencia de configuración ante reinicios. Cada canal incorpora indicadores LED tricolor que reportan estado operativo, modo de emparejamiento y condiciones de error. El sistema completa su inicialización en aproximadamente 10 segundos y requiere alimentación de 5VDC.
Características Generales
- • 4 canales wireless X-talk por módulo EM-F4
- • Expansión stackable: hasta 5 módulos EM-F4 (20 canales totales)
- • Emparejamiento por botón o comando API, persistente tras reinicio
- • API serial ASCII a 115200 baudios con protocolo abierto
- • LEDs de estado por canal: verde (status), azul (pair), rojo (error)
- • Alimentación 5VDC
- • Inicialización en aproximadamente 10 segundos
Desempeño
- Canales wireless X-talk: 4 por módulo
- Expansión máxima: 5 módulos (20 sensores)
- Velocidad de comunicación: 115200 bps
- Protocolo: API serial ASCII abierto
- Persistencia de emparejamiento: Sí (tras reinicio)
- Tiempo de inicialización: ~10 segundos
Físicas y Eléctricas
- Voltaje de alimentación: 5VDC
- Indicadores LED: Tricolor por canal (verde, azul, rojo)
- Interfaz X-Talk1: Dirección 001
- Interfaz API: RJ9 (serial)
- Bus de tienda: RJ25
- Slot SD: Bootloading
Contenido del Paquete

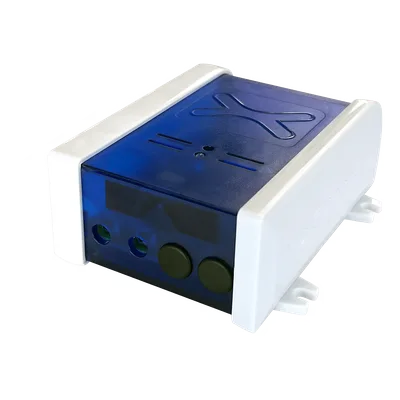

- • Controlador XM-350
- • Módulo de expansión EM-F4
- Nota: Los sensores XF-P3 se adquieren por separado.
