Descripción

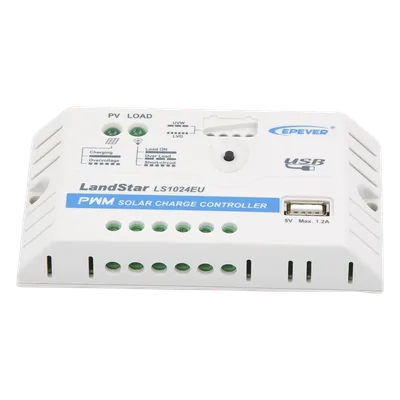

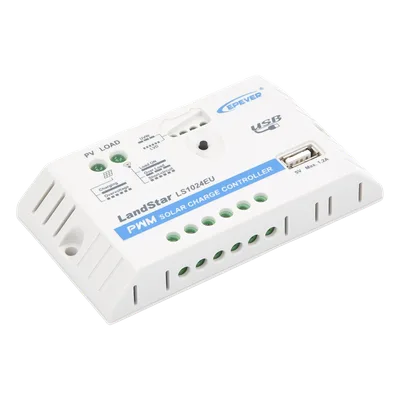

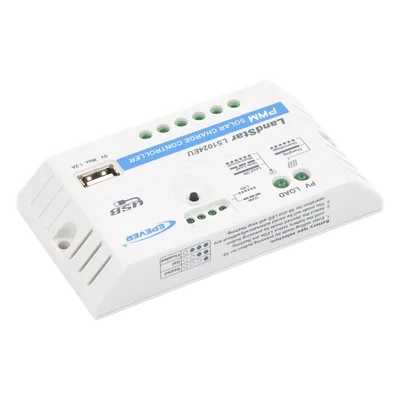

Controlador de carga solar PWM diseñado para sistemas fotovoltaicos de 12V y 24V con detección automática de voltaje nominal. Integra un puerto USB de 5V/2A para la alimentación directa de dispositivos periféricos y emplea una arquitectura de tierra positivo común, compatible con sistemas automotrices y marinos. La interfaz de indicadores LED proporciona retroalimentación inmediata del estado de carga y nivel de batería, facilitando el diagnóstico operativo sin instrumentación adicional. Incorpora protecciones electrónicas contra sobrecarga, cortocircuito e inversión de polaridad para salvaguardar los componentes del sistema. Su bajo consumo propio y amplio rango de operación térmica lo hacen apto para instalaciones en condiciones ambientales exigentes.
Características Generales
- Controlador PWM con tierra positivo común
- Puerto USB 5V/2A para carga de dispositivos
- Voltaje nominal 12/24V con detección automática
- Corriente de carga máxima de 10A
- Indicadores LED de estado de batería y carga
- Protección contra sobrecarga, cortocircuito y polaridad inversa
Desempeño Eléctrico
- Voltaje del sistema nominal: 12/24 VDC (auto)
- Corriente de carga nominal: 10 A
- Rango de voltaje de batería: 8 V ~ 32 V
- Voltaje máximo de circuito abierto: 50 V
- Consumo propio: ≤ 7 mA a 24 V
- Caída de voltaje en carga: ≤ 0.13 V
- Caída de voltaje en descarga: ≤ 0.17 V
- Interfaz USB: 5 VDC / 2 A
Ambiental y Conexión
- Compensación de temperatura: -5 mV/℃/2V
- Rango de temperatura: -35℃ ~ +55℃
- Humedad relativa: ≤ 95% (n.c.)
- Grado de protección: IP20
- Conexión a tierra: Positivo común
Protección y Señalización
- Protección contra sobrecarga
- Protección contra cortocircuito
- Protección contra polaridad inversa
- Indicadores LED de estado de batería
- Indicadores LED de estado de carga
