Descripción

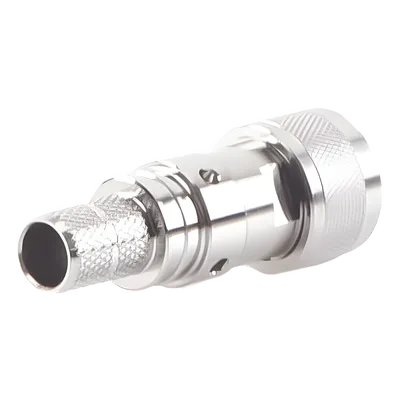

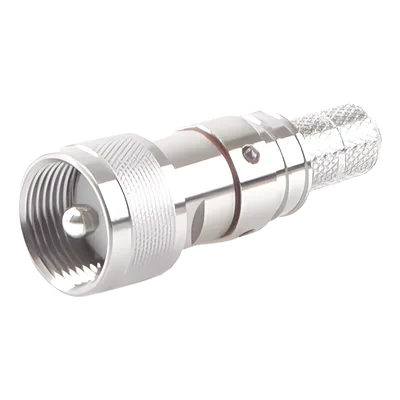

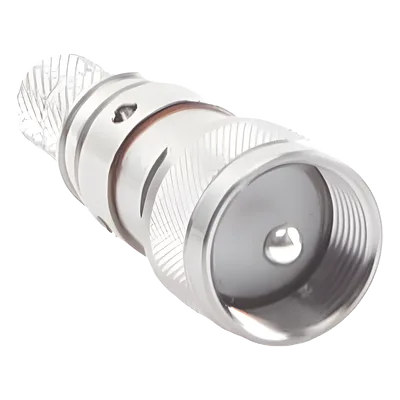

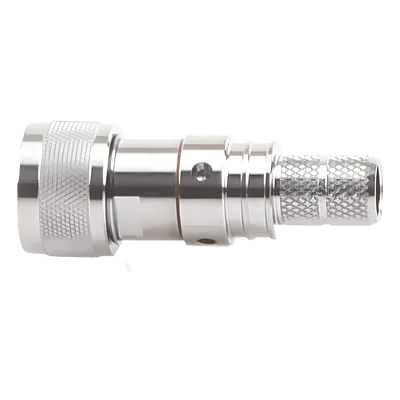

Conector UHF macho de la serie EZ de Times Microwave diseñado para instalación sin herramientas de soldadura mediante pin cautivo integrado. El mecanismo plegable permite un montaje rápido y seguro en condiciones de campo, reduciendo el tiempo de conectorización en infraestructuras de RF. El contacto central con acabado de oro y plata garantiza estabilidad de impedancia y baja pérdida de inserción en aplicaciones de telecomunicaciones, broadcast y sistemas de radio profesionales. Construcción robusta que soporta vibración y choques mecánicos extremos según estándar IEC 60169-12.
Características Generales
- Conector UHF macho con pin cautivo no soldable
- Modo de ensamble: plegable
- Compatible con cables RG-8, Belden 9913 y LMR400
- Contacto central: oro plateado
- Impedancia: 50 Ω
- Rango de frecuencia: DC ~ 3 GHz
- Tensión de aislamiento: 2000 VRMS
- Resistencia de aislamiento: ≥10000 MΩ
- VSWR: ≤1.30 (DC ~ 2.45 GHz)
- Pérdida de inserción: -0.1 x √f (dB, f en GHz)
- Tipo de contacto: spring finger
- Fuerza de retención: 120 lbs
- Conectorización: recto
- Estándar: IEC 60169-12
- Durabilidad: 500 ciclos
- Resistencia a vibración y choques extremos
Desempeño Eléctrico
- Impedancia: 50 Ω
- Rango de frecuencia: DC ~ 3 GHz
- Tensión de aislamiento: 2000 VRMS
- Resistencia de aislamiento: ≥10000 MΩ
- VSWR: ≤1.30 (DC ~ 2.45 GHz)
- Pérdida de inserción: -0.1 x √f (dB, f en GHz)
Propiedades Mecánicas
- Tipo de contacto: spring finger
- Fuerza de retención: 120 lbs
- Conectorización: recto
- Estándar: IEC 60169-12
- Durabilidad: 500 ciclos
- Resistencia a vibración y choques extremos
Compatibilidad y Materiales
- Cables compatibles: RG-8, Belden 9913, LMR400
- Contacto central: oro plateado
- Modo de ensamble: plegable
- Pin cautivo no soldable
