Descripción

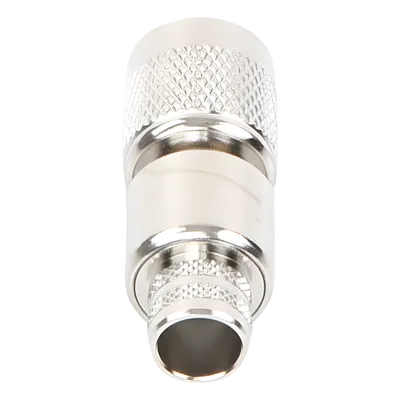

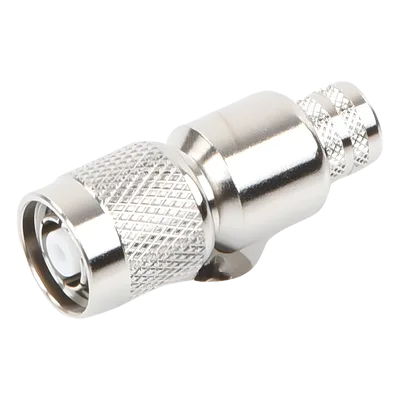

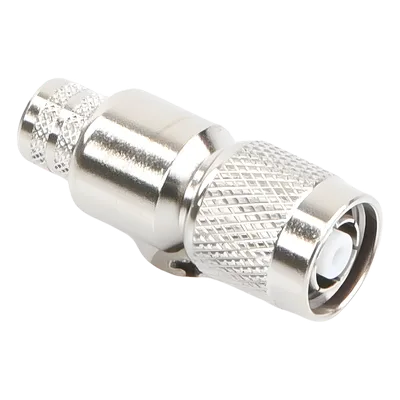

Conector coaxial de polaridad invertida TNC macho diseñado para la terminación de cables de 50 ohm mediante sujeción por anillo plegable. Es compatible con los grupos de cables RG-8/U, LMR-400, Belden 9913, 7810A, 8214 y Andrew CNT-400. La interfaz de polaridad invertida se emplea comúnmente en equipos de datos, enlaces inalámbricos y sistemas que requieren diferenciación física de la conexión de antena respecto a conectores estándar. Su cuerpo de bronce niquelado proporciona durabilidad mecánica y resistencia a la corrosión ambiental. El contacto central de oro minimiza la pérdida por contacto y optimiza la conductividad eléctrica, mientras que el aislante dieléctrico de teflón garantiza estabilidad dimensional durante los procesos de ensamble térmico.
Características Generales
- Conector TNC macho inverso (RP-TNC) con terminación por crimp
- Impedancia nominal de 50 ohm para aplicaciones de RF
- Compatibilidad con cables RG-8/U, LMR-400, Belden 9913, 7810A, 8214 y Andrew CNT-400
- Cuerpo construido en bronce niquelado para resistencia a la corrosión
- Contacto central de oro para óptima conductividad y baja pérdida
- Aislante dieléctrico de teflón (PTFE) para estabilidad térmica
Desempeño
- Tipo: TNC macho inverso (Reverse Polarity)
- Impedancia: 50 ohm
- Cables compatibles: RG-8/U, LMR-400, Belden 9913, 7810A, 8214, CNT-400
- Sujeción del cable: Anillo plegable (crimp)
Físicas / Eléctricas
- Cuerpo: Bronce niquelado
- Contacto central: Oro
- Aislante dieléctrico: Teflón
- Característica: Resistencia a la corrosión
Aplicaciones
- Equipos de datos y comunicaciones
- Enlaces inalámbricos profesionales
- Sistemas con diferenciación de conexión de antena
- Terminación de cable coaxial de RF
