Descripción

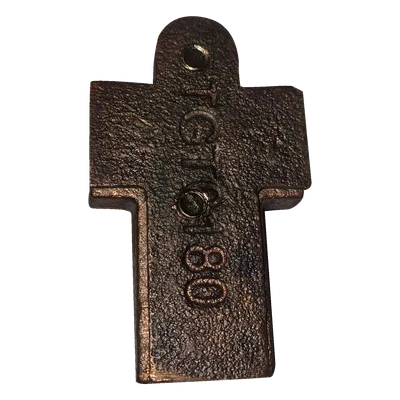

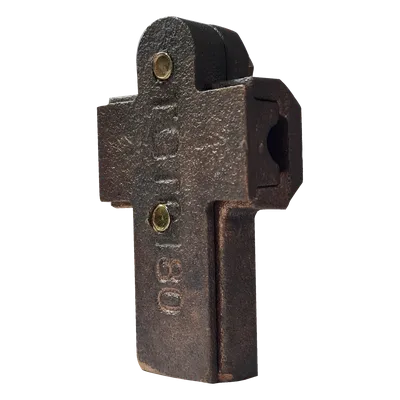

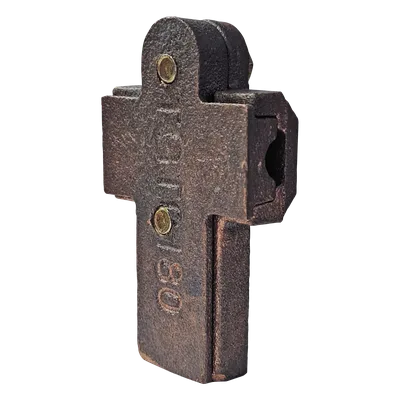

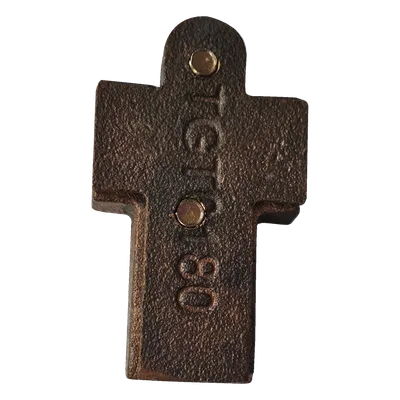

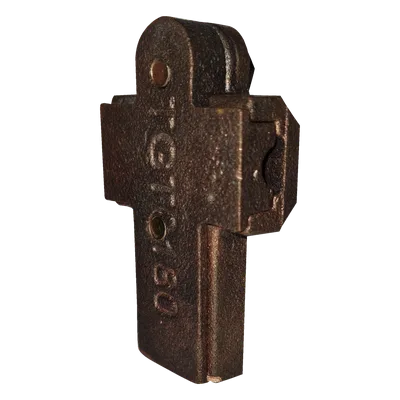

Conector tipo T mecánico fabricado en bronce para aplicaciones de puesta a tierra y protección contra descargas atmosféricas. Diseñado para interconectar cables de calibre 1/0 a 4/0 AWG mediante dos tornillos hexagonales tropicalizados de 5/16′ x 3/4′, eliminando la necesidad de soldadura exotérmica en campo. Compatible con sistemas de pararrayos con punta Franklin, jaulas de Faraday y puntas macizas. Su construcción en bronce garantiza conductividad eléctrica óptima y durabilidad en condiciones ambientales adversas. El formato compacto de 14x26x87.5 mm y peso de 70 g facilitan la instalación en gabinetes, cajas de inspección y estructuras de soporte con espacio limitado.
Características Generales
- Material: Bronce
- Tipo de conector: T mecánico
- Tornillos: 2 hexagonales tropicalizados 5/16′ x 3/4′
- Rango de calibre: 1/0 a 4/0 AWG
- Compatibilidad: Sistemas de pararrayos con punta Franklin, jaula de Faraday, puntas macisas
- Dimensiones: 14 mm ancho x 26 mm largo x 87.5 mm profundidad (0.551′ x 1.024′ x 3.445′)
- Diámetro: 47.50 mm (1.870′)
- Peso: 70 g (0.276 oz)
- Referencia: TGT0180
Desempeño Eléctrico y Mecánico
- Material conductor: Bronce
- Tipo de conexión: Mecánica por tornillos
- Rango de cables: 1/0 a 4/0 AWG
- Tornillos de fijación: 2 hexagonales tropicalizados
- Dimensiones tornillos: 5/16′ x 3/4′
Especificaciones Físicas
- Ancho: 14 mm (0.551′)
- Largo: 26 mm (1.024′)
- Profundidad: 87.50 mm (3.445′)
- Diámetro: 47.50 mm (1.870′)
- Peso: 70 g (0.276 oz)
Aplicaciones y Compatibilidad
- Sistemas de pararrayos con punta Franklin
- Jaula de Faraday
- Puntas macizas
- Interconexión de conductores de puesta a tierra
- Instalaciones en ambientes húmedos y salinos
