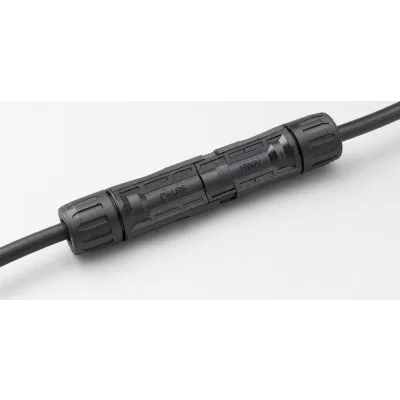

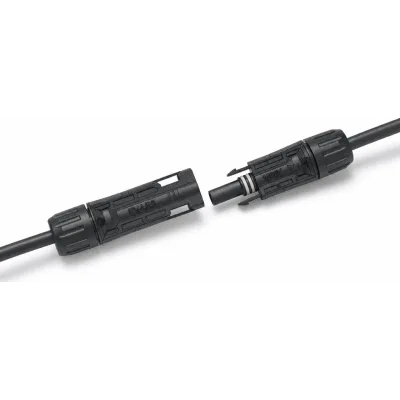

Conector Solar MC4 LONGi Sea-Shield para Módulos Fotovoltaicos
Modelo: PV-LR5 (S)
Descripción
Conector tipo MC4 LONGi Sea-Shield para módulos fotovoltaicos, diseñado con estructura de sellado de doble anillo O-ring que garantiza un grado de protección IP68 acoplado, incluso sumergido a 1.2 m (3.9 ft) durante 1 hora. Soporta una tensión nominal de 1500 Vcc (IEC y UL) y corrientes nominales de 40 A / 50 A (IEC) y 30 A / 40 A (UL). La conexión del cable es fácil de instalar y funciona como candado para evitar falsos contactos, con resistencia UV para utilizarse en ambientes severos.
Características Principales

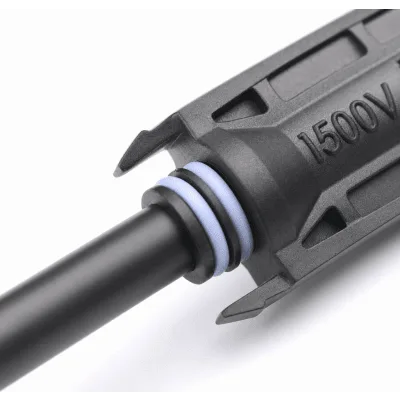

- Sellado de doble anillo O-ring con grado de protección IP68 (1.2 m, 1 h) acoplado
- Tensión nominal: 1500 Vcc (IEC) / 1500 V (UL)
- Corriente nominal: 40 A / 50 A (IEC), 30 A / 40 A (UL)
- Compatible con cable solar de 4 mm² y 6 mm²
- Rango de temperatura de operación: -40 a +85 °C
- Certificaciones IEC 61215, IEC 61730 y UL 61730
Especificaciones Técnicas
- Corriente nominal: 40 A / 50 A (IEC), 30 A / 40 A (UL)
- Tensión nominal: 1500 V (IEC) / 1500 V (UL)
- Tipo de cable: 4 mm² / 6 mm²
- Diámetro exterior de cable compatible: Tipo I: φ5.6 mm < OD ≤ φ6.6 mm
- Tipo II: φ6.6 mm < OD ≤ φ7.2 mm
- Tipo III: φ4.5 mm ≤ OD ≤ φ5.6 mm
- Grado de protección acoplado: IP68 (1.2 m, 1 h)
- Grado de protección desacoplado: IP2X
- Rango de temperatura ambiente: -40 °C a +85 °C
- Clase de seguridad: II
- Estructura de sellado: Doble anillo O-ring
- Dimensiones (según plano): φ20 / φ20.90 mm; 51.56 mm; 18.00 mm
- Certificaciones: IEC 61215, IEC 61730, UL 61730
- Sistemas de gestión: ISO 9001:2015, ISO 14001:2015, ISO 45001:2015, TS 62941
Nota: los conectores Tipo I se utilizan para producto estándar; para requerimientos especiales contactar a Servicio al Cliente LONGi.
