Descripción

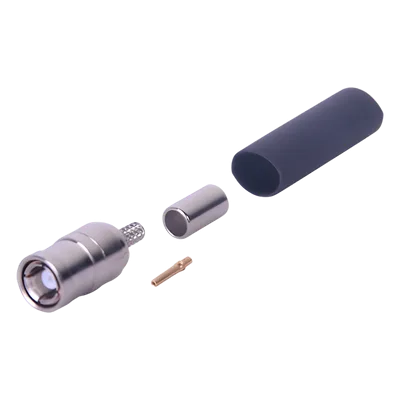

Conector SMB hembra con configuración jack de contacto macho, diseñado para terminación de cables coaxiales delgados como RG-174/U, 8216 y M17RG-316. Su sistema de anillo plegable permite un ensamble mecánico rápido y seguro sin requerir soldadura, reduciendo el tiempo de instalación en campo. El cuerpo de bronce niquelado proporciona resistencia a la corrosión y durabilidad estructural, mientras que el contacto central de oro garantiza excelente conductividad eléctrica y estabilidad de señal en aplicaciones de RF de alta frecuencia. El aislante dieléctrico de teflón ofrece propiedades dieléctricas superiores y tolerancia térmica para operación confiable.
Características Principales
- Anillo plegable para ensamble rápido sin soldadura
- Cuerpo de bronce niquelado anticorrosión
- Contacto central de oro para óptima conductividad
- Aislante dieléctrico de teflón de alta confiabilidad
- Diseño compacto para instalaciones en espacios reducidos
- Compatible con cables coaxiales RG-174, RG-174/U y LMR-100A
Especificaciones Técnicas
Configuración del Conector
Tipo: SMB hembra (jack de contacto macho)
Modo de ensamble: Anillo plegable
Contacto central: Oro (macho)
Materiales y Construcción
Cuerpo: Bronce niquelado
Aislante dieléctrico: Teflón
Compatibilidad de Cable
Cables principales: RG-174/U, 8216, M17RG-316
Cables adicionales: RG-174, LMR-100A
Herramientas Recomendadas
RFA-4005-20: Pinzas para plegar anillo de conector
RFA-4005-07: Mordaza con cavidad para plegar conector
