Descripción

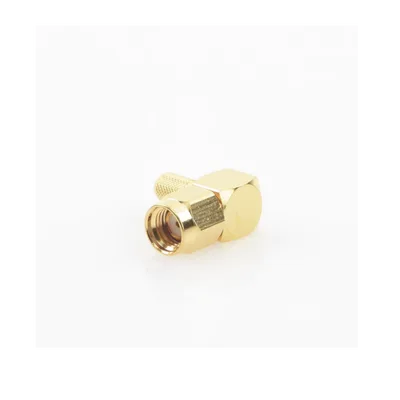

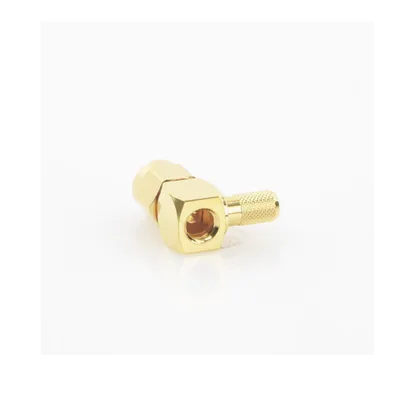

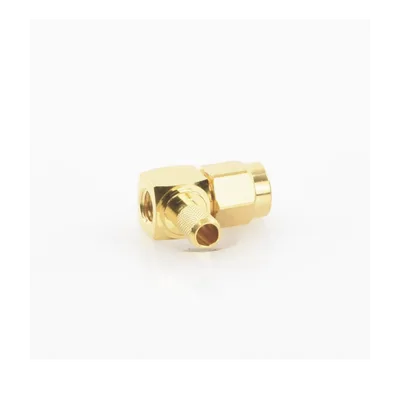

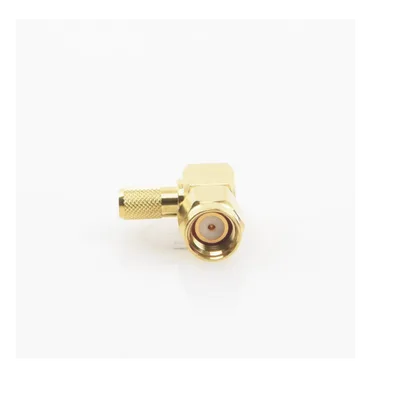

Conector SMA macho inverso en configuración de ángulo recto diseñado para aplicaciones de radiofrecuencia en instalaciones de telecomunicaciones y redes coaxiales. La geometría de 90 grados permite el cableado en espacios reducidos donde un conector recto generaría interferencia mecánica. El sistema de anillo plegable proporciona retención del blindaje externo mediante compresión radial uniforme, garantizando impedancia controlada y minimizando pérdidas por retorno. Los materiales seleccionados —cuerpo de bronce con electrodeposición de oro, contacto central de oro y aislante de teflón— aseguran estabilidad térmica y resistencia a la oxidación en condiciones de operación continua.
Características Generales
- • Tipo de conector: SMA macho inverso en ángulo recto
- • Compatibilidad de cable: RG-58/U, RG-142/U, LP-195, LP142, LMR-195, CNT-195
- • Modo de ensamble: Anillo plegable (crimp)
- • Material del cuerpo: Bronce con acabado en oro
- • Material del contacto central: Oro
- • Aislante dieléctrico: Teflón
Desempeño y Materiales
- Configuración: Ángulo recto (90°)
- Polaridad: Inverso (reverse polarity)
- Mecanismo de retención: Anillo plegable
- Conductividad optimizada: Contacto central de oro
- Resistencia térmica: Aislante de teflón
- Protección anticorrosión: Cuerpo bronce con oro
Especificaciones Físicas y Eléctricas
- Familia de conector: SMA
- Género: Macho
- Diámetros de cable compatibles: Series 195 (LP-195, LMR-195, CNT-195)
- Cables específicos: RG-58/U, RG-142/U, LP142
- Tipo de terminación: Crimp de anillo plegable
Herramientas Recomendadas
- Corte de cable: CCT-03
- Preparación de cable: CST-195
- Plegado de anillo: CT-240/195
