Descripción

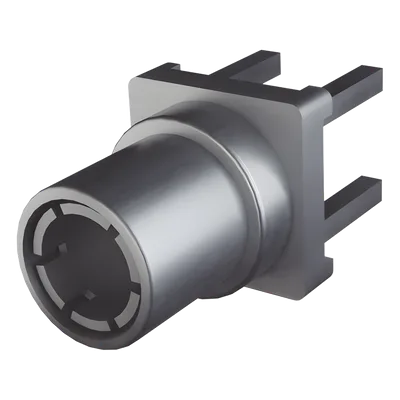

Conector Mini SMB macho con montaje vertical para PCB, diseñado para aplicaciones de radiofrecuencia que requieren impedancia de 75 ohm. Su configuración de 4 patas proporciona estabilidad mecánica superior en la placa de circuito impreso, mientras que el contacto hembra con revestimiento de oro garantiza excelente conductividad eléctrica y resistencia a la corrosión. El dieléctrico de teflón ofrece bajas pérdidas dieléctricas y comportamiento estable en un amplio rango de frecuencias. Ideal para sistemas de comunicación, equipos de video y aplicaciones de broadcast que demandan rendimiento RF confiable.
Características Principales
- Montaje vertical con 4 patas para fijación estable en PCB
- Impedancia nominal de 75 ohm para aplicaciones de video y telecomunicaciones
- Contacto hembra con revestimiento de oro para óptima conductividad
- Dieléctrico de teflón con bajas pérdidas y alta estabilidad térmica
- Diámetro interior de 0.8 mm para precisión en acoplamiento
- Cuerpo de bronce con acabado dorado para durabilidad y protección contra corrosión
Especificaciones Técnicas
Tipo de Conector
Mini SMB Macho (Pin Hembra)
Tipo de Montaje
Vertical PCB – 4 Patas
Impedancia
75 Ohm
Material del Cuerpo
Bronce con Acabado de Oro
Material del Contacto
Oro (Pin Hembra)
Material Dieléctrico
Teflón (PTFE)
Diámetro Interior
0.8 mm
Terminal de Conexión
Soldar
