Descripción

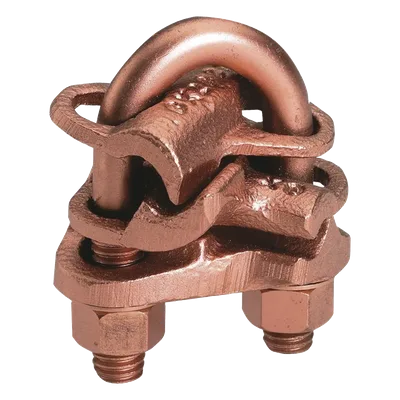

Conector mecánico tipo GX diseñado para la unión cruzada de dos cables de cobre en aplicaciones de distribución eléctrica subterránea. Fabricado en silicio bronce Durium que ofrece alta resistencia a la corrosión en entornos de entierro directo, tanto en tierra como en concreto. Su configuración en forma de cruz permite la interconexión de conductores de diferentes calibres en una sola pieza compacta, eliminando la necesidad de conectores adicionales y reduciendo los puntos de fallo potenciales en la instalación.
Características principales
- Conexión cruzada para dos cables de cobre en ranuras independientes
- Material silicio bronce Durium con alta resistencia a la corrosión
- Compatible con entierro directo en tierra o concreto
- Diseño sin revestimiento para instalación simplificada
- Torque de instalación recomendado de 240 lbs/pulg
- Dimensiones compactas para espacios de instalación reducidos
Especificaciones técnicas
Tipo de conector
Mecánico tipo GX
Configuración
Conexión cruzada para 2 cables
Ranura A
Calibre mínimo 4 sol – 2/0 tre
Ranura B
Calibre 4 sol – 2/0 tre
Rango de conductores
Calibre 4 – 2/0 tre, Calibre 4 – 3/0 solid
Material
Silicio bronce Durium™
Tipo de perno en U
354
Revestimiento
Sin revestimiento
Torque de instalación
240 lbs/pulg
Tamaño estándar tubo de cobre
0.375 in
Dimensiones (Al × L × An)
2.75 × 1.69 × 1.69 in (70 × 43 × 43 mm)
Aplicación
Entierro directo en tierra o concreto
Certificaciones
UL 467
Certificación ETL
No
Cumplimiento RoHS
Sí
