Descripción

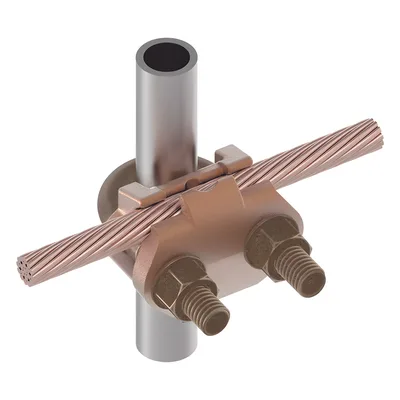

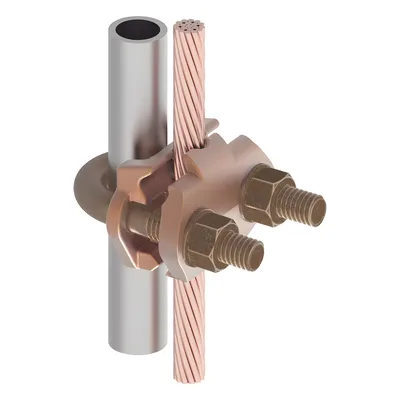

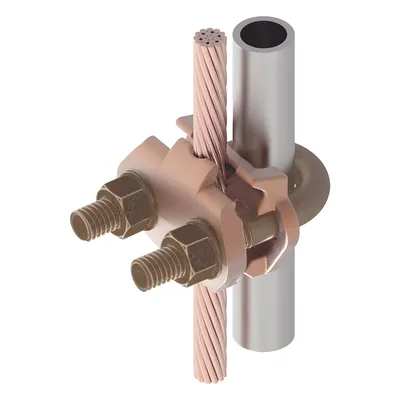

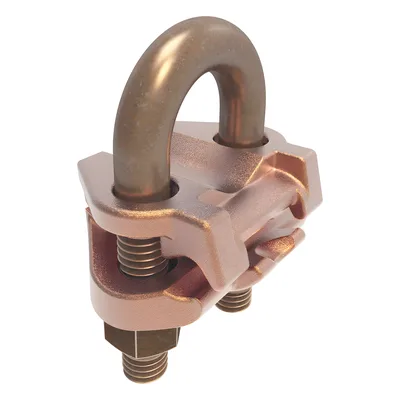

Conector mecánico de aleación de cobre galvanizado diseñado para unir cables de cobre sólido y trenzado en calibre 4 a 2/0 AWG. Permite conexiones paralelas o en ángulo recto (90°) a tubos de 3/8′ o varillas de 5/8′ a 3/4′. Incorpora tornillo en U tipo 269 con torque de instalación recomendado de 240 lb-in para garantizar uniones eléctricas seguras y duraderas. Su recubrimiento sumergido en abrillantador proporciona protección contra la corrosión en aplicaciones de enterramiento directo, postes para cercas y sistemas de puesta a tierra. Cumple con el estándar UL467 para conectores mecánicos.
Desempeño
- • Tamaño de conductor: 4 – 2/0 AWG
- • Tipo de conductor: Cable de Cu sólido y trenzado
- • Torque de instalación: 240 lb-in
- • Tamaño de tubería: 3/8′
- • Tamaño de varilla: 5/8′ – 3/4′
- • Estándar UL: UL467
- • Indicador RoHS EU: Sí
Físicas / Eléctricas
- • Material: Aleación de cobre galvanizado
- • Tipo de recubrimiento: Sumergido en abrillantador
- • Tipo de tornillo en U: 269
- • Altura: 2.88 in
- • Longitud total: 40 mm (1.56 in)
- • Diámetro externo: 0.68 in
- • Ancho: 2.06 in (52 mm)
Aplicaciones
- • Unión de cables paralelos o en ángulo recto
- • Conexión a varillas o tubos
- • Cables de enterramiento directo
- • Postes para cercas
- • Sistemas de puesta a tierra
