Descripción

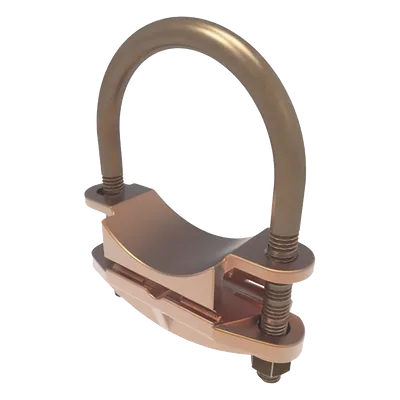

Conector mecánico de cobre galvanizado diseñado para uniones de cables de cobre sólido y trenzado en calibre 4 a 2/0 AWG con tubería de 1 1/4′ o varilla de 1 3/8′ a 1 1/2′. Permite configuraciones paralelas o perpendiculares de 90° en aplicaciones de enterramiento directo, postes para cercas y conexiones a estructuras metálicas. El recubrimiento sumergido en abrillantador proporciona protección anticorrosión extendida. El torque de instalación de 240 lb-in garantiza la integridad mecánica de la unión. Cumple con el estándar UL467 para conectores de puesta a tierra y unión eléctrica.
Características Generales
- • Rango de conductor: 4 – 2/0 AWG (cobre sólido y trenzado)
- • Tubería compatible: 1 1/4′
- • Varilla compatible: 1 3/8′ – 1 1/2′
- • Torque de instalación: 240 lb-in
- • Material: cobre galvanizado, resistente a la corrosión
- • Recubrimiento: sumergido en abrillantador
- • Configuración: paralela o 90°
- • Estándar: UL467
- • Tipo de tornillo en U: 204
- • Cumple RoHS EU
Desempeño
- Torque instalación: 240 lb-in
- Conductor: 4 – 2/0 AWG
- Tipo conductor: Cu sólido y trenzado
- Tubería: 1 1/4′
- Varilla: 1 3/8′ – 1 1/2′
- Configuración: paralelo o 90°
- Estándar: UL467
- Tornillo en U: 204
- RoHS EU: Sí
Físicas / Eléctricas
- Material: cobre galvanizado
- Recubrimiento: sumergido en abrillantador
- Altura: 3.50 in (88.9 mm)
- Longitud total: 40 mm / 1.56 in
- Diámetro externo: 1.66 in (42.2 mm)
- Ancho: 3.00 in (76.2 mm)
Aplicaciones
- • Uniones de cables paralelos
- • Conexiones en ángulo recto a varillas
- • Conexiones en ángulo recto a tubos
- • Cables de enterramiento directo
- • Postes para cercas
