Descripción

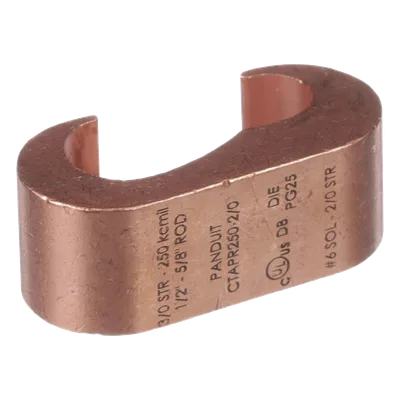

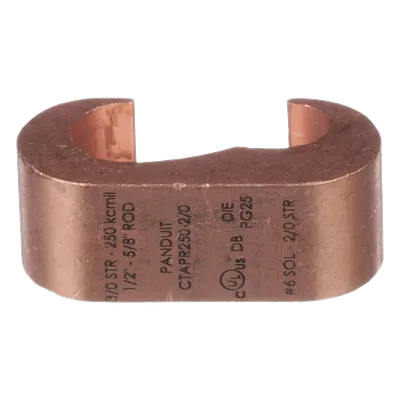

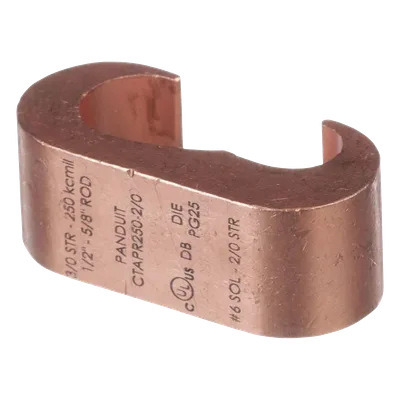

Conector de puesta a tierra estilo E diseñado para aplicaciones de infraestructura eléctrica y telecomunicaciones que requieren conexiones de baja resistencia y alta confiabilidad. Fabricado en cobre de alta conductividad, establece uniones eléctricas estables mediante mecanismo de compresión segura. Acepta conductores de cobre en rango 6-2 AWG stranded y 6-1 AWG sólido, con varilla de conexión a tierra de 1/4 pulgada (6.4 mm). Su diseño compacto permite instalación en espacios reducidos sin necesidad de herramientas especializadas, manteniendo desempeño en condiciones ambientales extremas.
Características Generales
- • Tipo de conector: Estilo E, línea StructuredGround™
- • Material: Cobre de alta conductividad eléctrica
- • Conductor principal (Main): 6 AWG sólido
- • Conductor derivado (Tap): 6-2 AWG stranded, 6-1 AWG sólido
- • Varilla de conexión a tierra: 1/4′ (6.4 mm) máximo y mínimo
- • Diseño de compresión segura para conexión eléctrica estable
- • Instalación rápida y sencilla sin herramientas especiales
- • Resistente a condiciones ambientales extremas
Desempeño Eléctrico
MaterialCobre alta conductividad
Conductor cobre máx.2 AWG stranded
Conductor cobre mín.6 AWG stranded / 6 AWG sólido
Main size6 AWG sólido
Tap size6-2 AWG str, 6-1 AWG sol
Varilla tierra1/4′ (6.4 mm)
Dimensiones Físicas
Longitud total0.75′ (19.1 mm)
Anchura total0.56′ (14.2 mm)
Altura total1.16′ (29.5 mm)
Información del Producto
SubmarcaStructuredGround™
Tipo de conectorEstilo E
Número de índice de matrizPC
Cumplimiento normativoCumple las normas aplicables
