Descripción

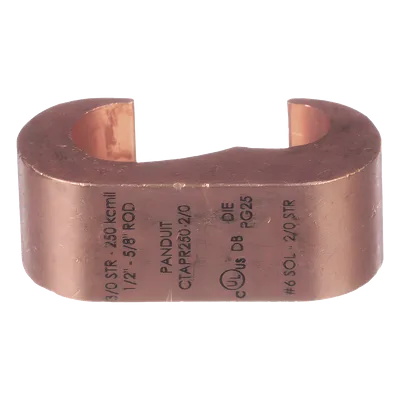

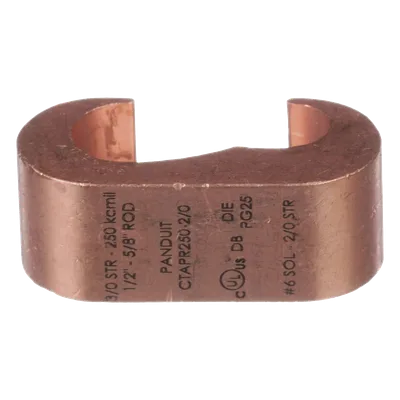

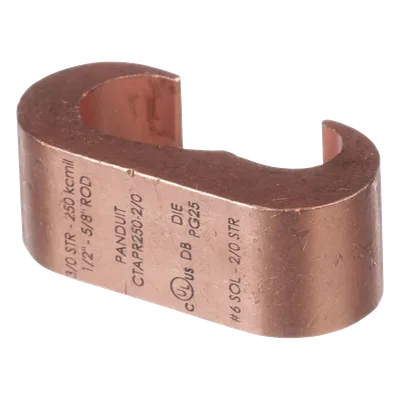

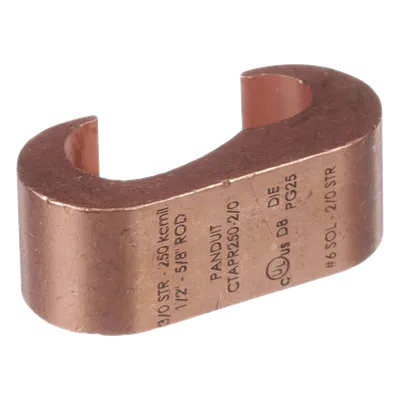

Conector de compresión de estilo E diseñado para aplicaciones de puesta a tierra en instalaciones eléctricas profesionales. Fabricado en cobre de alta conductividad, permite uniones seguras entre conductores de cobre sólido y trenzado con rangos de 3/0 AWG a 250 Kcmil. Ofrece resistencia eléctrica y mecánica superior, con capacidad para operar hasta 36 kV en conexiones cable a cable y temperaturas de hasta 90 °C. Aprobado bajo la norma UL 486 para enterramiento directo, garantizando confiabilidad en condiciones de instalación subterránea. Compatible con herramientas de compresión de la marca y estándar de la industria, facilitando su integración en flujos de trabajo existentes.
Características Generales
- Conector de compresión para cobre sólido y trenzado
- Resistencia eléctrica y mecánica superior
- Aprobado UL 486 para enterramiento directo
- Capacidad de 36 kV en conexiones cable a cable
- Temperatura de operación hasta 90 °C
- Compatible con herramientas de compresión estándar de la industria
- Submarca StructuredGround™
- Material: cobre de alta conductividad
- Código de color: negro
- Cumple normas: listado UL
Desempeño Eléctrico
- Capacidad: 36 kV (cable a cable)
- Temperatura máxima: 90 °C
- Conductor principal: 250 Kcmil
- Conductor derivado: 6-2/0 AWG trenzado, 6-3/0 AWG sólido
- Rango de conductor de cobre: 3/0 AWG trenzado – 250 Kcmil
- Varilla de tierra máxima: 5/8 in (14.2 mm)
- Varilla de tierra mínima: 1/2 in (12.8 mm)
Especificaciones Físicas
- Tipo de conector: Estilo E
- Material: cobre de alta conductividad
- Longitud total: 0.75 in (19.1 mm)
- Anchura total: 0.93 in (23.6 mm)
- Altura total: 1.98 in (50.3 mm)
- Código de color: negro
- Número de índice de matriz: PG25
Contenido del Paquete
- 1 pieza conector de compresión
