Descripción

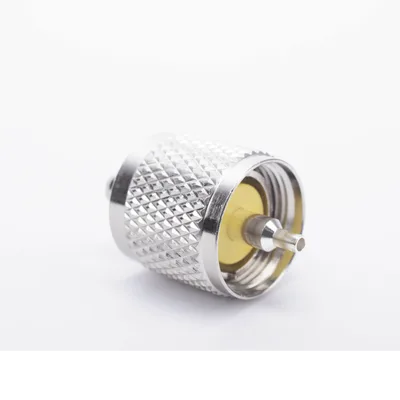

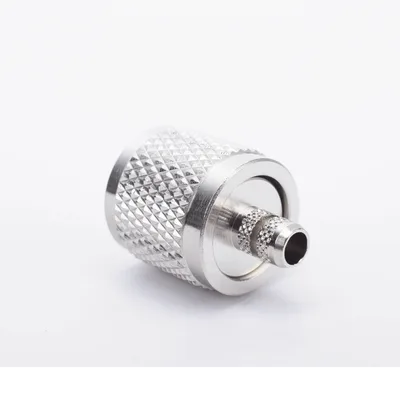

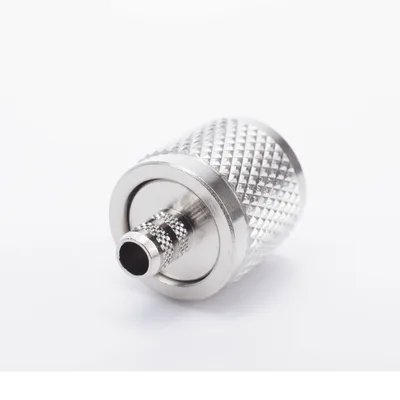

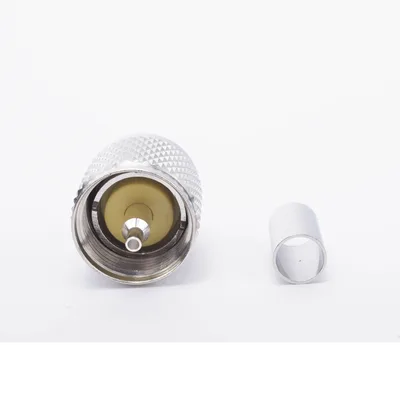

Conector UHF macho tipo PL-239 con mecanismo de anillo plegable para terminación de cables coaxiales RG-8/X, Belden 9258 y LMR-240. Fabricado con cuerpo de bronce niquelado que proporciona resistencia mecánica y protección contra corrosión en entornos de RF. El contacto central plateado garantiza baja resistencia óhmica y estabilidad de impedancia en frecuencias de operación típicas de comunicaciones VHF/UHF. El aislante dieléctrico de baquelita mantiene las propiedades dieléctricas bajo condiciones térmicas variables. El sistema de anillo plegable permite el montaje directo sobre el dieléctrico del cable sin requerir soldadura, facilitando instalaciones en campo con herramientas de preparación y plegado específicas.
Características Generales
- • Tipo de conector: UHF macho (PL-259)
- • Compatibilidad de cable: RG-8/X, Belden 9258, LMR-240, LP-240
- • Modo de ensamble: Anillo plegable (crimpado mecánico)
- • Material del cuerpo: Bronce niquelado
- • Material del contacto central: Plata
- • Aislante dieléctrico: Baquelita resistente al calor
Desempeño Eléctrico y Mecánico
- • Impedancia nominal: 50 ohmios
- • Banda típica: VHF/UHF
- • Resistencia a la corrosión: Alta (níquel)
- • Conductividad: Optimizada (plata)
Especificaciones Físicas
- • Cuerpo: Bronce niquelado
- • Contacto central: Plateado
- • Aislante: Baquelita
- • Mecanismo: Anillo plegable
Herramientas Recomendadas
- • CCT-03: Herramienta de corte
- • CST-240: Preparador de cable
- • CST-240/195: Pinzas para plegar anillo
- • RFA-4005-20: Accesorio de instalación
