Descripción

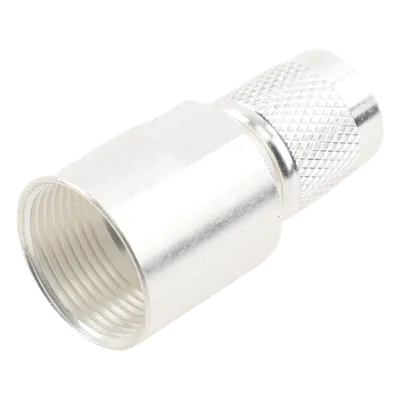

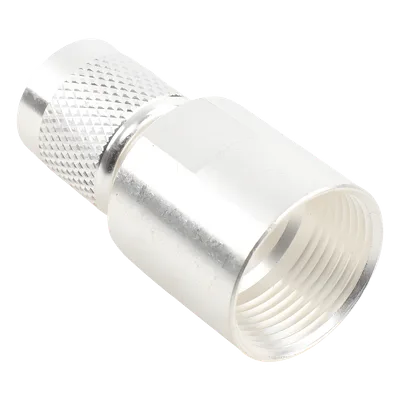

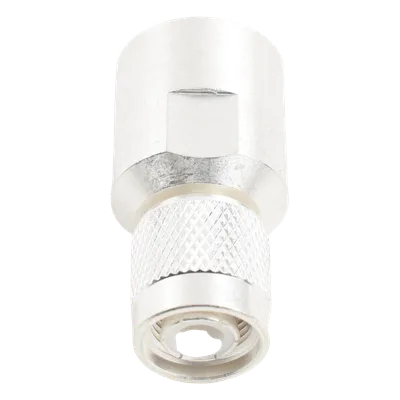

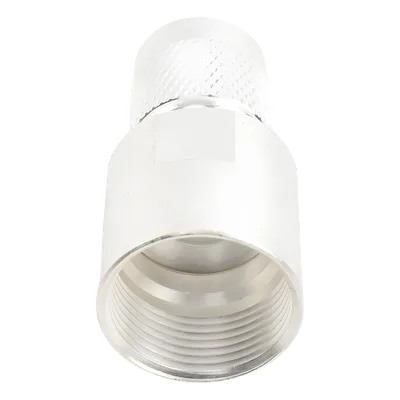

Conector coaxial TNC macho con ensamble por rosca, diseñado para aplicaciones de radiofrecuencia en infraestructuras de telecomunicaciones, redes inalámbricas profesionales y sistemas de transmisión de datos. Presenta impedancia nominal de 50 ohm para minimizar pérdidas de retorno y garantizar adaptación de impedancia con cables coaxiales de baja atenuación. La arquitectura constructiva incorpora cuerpo de bronce con acabado electrolítico de plata, contacto central en oro de alta pureza para reducir resistencia de contacto, y aislante dieléctrico de teflón (PTFE) con estabilidad térmica y dieléctrica para operación continua en rangos de temperatura amplios. La interfaz de rosca proporciona retención mecánica superior frente a desconexiones accidentales y vibración en instalaciones de torres, gabinetes exteriores y equipos móviles.
Características Generales
- Conector TNC macho con acoplamiento por rosca
- Impedancia: 50 ohm para transmisión RF óptima
- Cuerpo: bronce con acabado plateado (plata)
- Contacto central: oro para alta conductividad
- Aislante dieléctrico: teflón (PTFE) resistente a condiciones extremas
- Compatibilidad de cable: LP-400, CNT-400, LMR-400, RG8/U-SYS, RFLASH-1113, 9913, 8214
- Herramientas recomendadas: CCT-03 (corte), CST-400 (preparación de cable), CT-400/300 (plegado de anillo)
Desempeño Eléctrico y Mecánico
| Tipo de conector | TNC macho |
| Modo de ensamble | Rosca |
| Impedancia | 50 ohm |
| Contacto central | Oro |
| Aislante dieléctrico | Teflón (PTFE) |
Materiales y Construcción
| Material del cuerpo | Bronce |
| Acabado del cuerpo | Plateado (plata) |
| Material del contacto | Oro |
| Material aislante | Teflón |
Compatibilidad y Herramientas
| Cables compatibles | LP-400, CNT-400, LMR-400, RG8/U-SYS, RFLASH-1113, 9913, 8214 |
| Herramienta de corte | CCT-03 |
| Preparación de cable | CST-400 |
| Plegado de anillo | CT-400/300 |
