Descripción

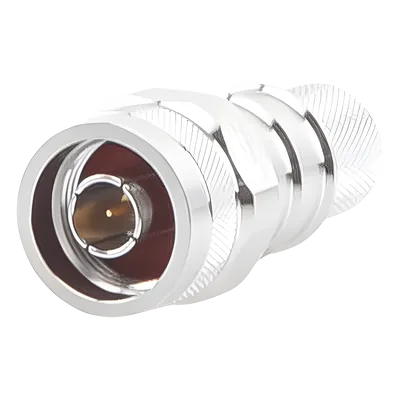

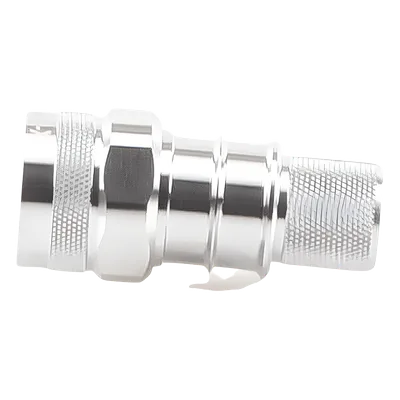

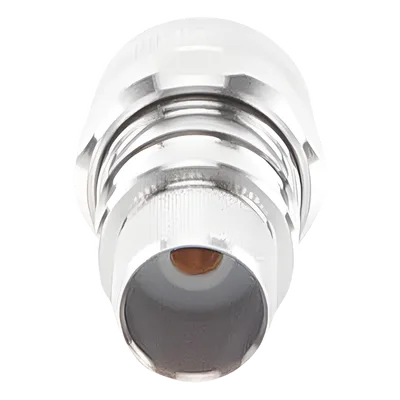

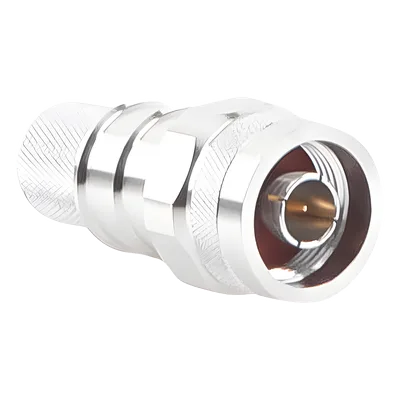

El conector N Macho de la serie EZ para cable de serie 600 está diseñado para el ensamble en campo de tramos de RF que requieren terminaciones confiables y repetibles. Su sistema de pin cautivo no soldable elimina por completo la soldadura durante la instalación, reduciendo el riesgo de fallas por unión deficiente y acortando los tiempos de trabajo en sitio. El ensamble se realiza mediante anillo plegable hexagonal, procedimiento que garantiza una fijación mecánica uniforme sobre el conductor externo del cable. El dieléctrico de PTFE conserva la estabilidad eléctrica y la geometría del conector en aplicaciones de alta potencia, manteniendo la impedancia de 50 Ohms a lo largo de la vida útil del ensamble. El conductor interno de resorte de bronce asegura una presión de contacto constante en la interfaz N, mientras que el cuerpo de latón aporta rigidez mecánica y durabilidad en instalaciones expuestas.
Características Generales
- Tipo de conector: N Macho
- Cable especial: LMR-600, LP-600 y RF-600
- Modo de ensamble: plegable con pin cautivo
- Conductor interno: resorte de bronce
- Conductor externo: latón
- Aislante dieléctrico: PTFE
- Impedancia: 50 Ohms
- Cables compatibles: LP-600, LMR-600 y RF-600
- Herramientas recomendadas: CCT-03 (herramienta de corte), CST-600 (herramienta para preparar el cable), CT-600 (pinzas)
Desempeño
- Impedancia: 50 Ohms
- Dieléctrico PTFE para alta potencia
- Pin cautivo no soldable
- Contacto interno por resorte de bronce
Construcción y Materiales
- Conector: N Macho
- Conductor externo: latón
- Conductor interno: resorte de bronce
- Aislante dieléctrico: PTFE
- Ensamble: anillo plegable hexagonal
Compatibilidad y Herramientas
- Cables: LMR-600, LP-600, RF-600
- CCT-03: herramienta de corte
- CST-600: herramienta para preparar el cable
- CT-600: pinzas
