Descripción

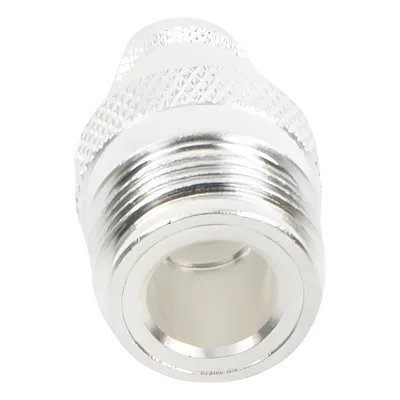

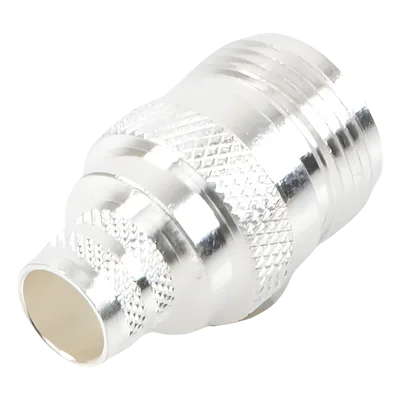

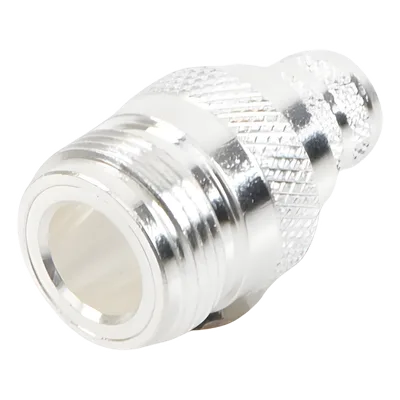

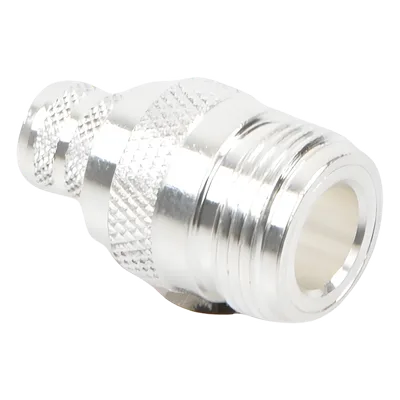

Conector coaxial tipo N hembra con mecanismo de anillo plegable para instalación en cables de gran diámetro utilizados en infraestructuras de RF y telecomunicaciones. Fabricado con cuerpo de bronce con recubrimiento de plata, contacto central de oro puro de 24 quilates y aislante dieléctrico de teflón, garantizando estabilidad térmica y eléctrica en condiciones de operación continuas. Diseñado para mantener impedancia característica de 50 ohmios, minimizando pérdidas por reflexión en sistemas de transmisión de alta frecuencia. Requiere herramientas específicas de corte, preparación de cable y plegado de anillo para correcto ensamble.
Características Generales
- • Tipo de conector: N hembra con anillo plegable
- • Impedancia: 50 ohmios
- • Cuerpo: bronce con recubrimiento de plata
- • Contacto central: oro puro 24k
- • Aislante dieléctrico: teflón de alta temperatura
- • Modo de ensamble: anillo plegable (crimpado)
- • Cables compatibles: LP-400, CNT-400, LMR-400, RG8/U, RFLASH-1113
Desempeño Eléctrico y Mecánico
- Impedancia: 50 ohmios
- Modo de ensamble: anillo plegable
- Tipo de conexión: N hembra
- Mecanismo: crimpado de anillo exterior
Materiales y Construcción
- Cuerpo: bronce con recubrimiento de plata
- Contacto central: oro puro 24k
- Aislamiento: teflón (PTFE)
- Resistencia térmica: alta temperatura
Compatibilidad y Herramientas
- Cables: LP-400, CNT-400, LMR-400
- Cables: RG8/U, RFLASH-1113
- Corte: herramienta CCT-03
- Preparación: herramienta CST-400
- Plegado de anillo: pinzas CT-400/300
