Descripción

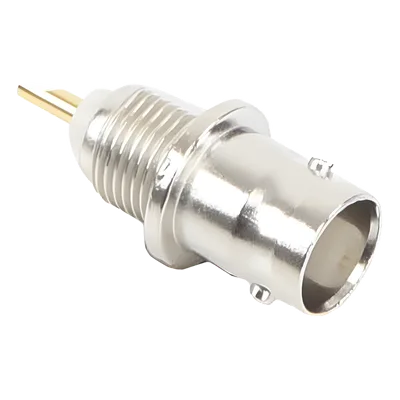

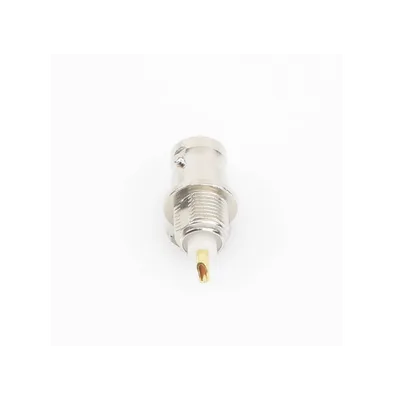

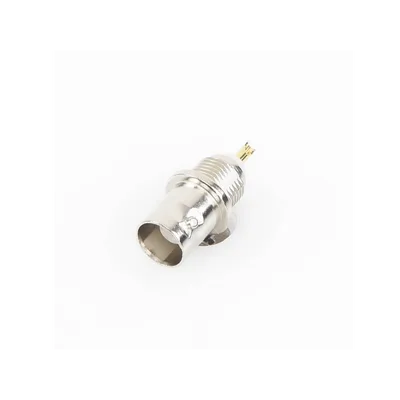

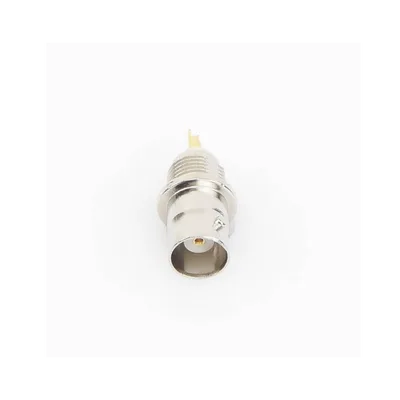

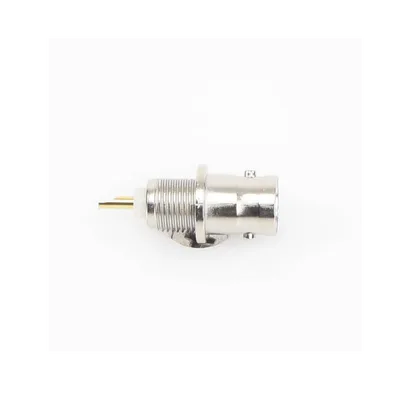

Este conector BNC hembra de montaje frontal D-plano ofrece una solución de alta precisión para aplicaciones de RF que demandan fiabilidad y rendimiento óptimo. Su construcción soldable garantiza conexiones robustas y estables en entornos profesionales de telecomunicaciones, broadcast e instrumentación de prueba. El cuerpo de zinc troquelado con acabado de níquel proporciona durabilidad mecánica superior, mientras que el contacto central de oro asegura excelente conductividad eléctrica y resistencia a la corrosión. El aislante dieléctrico de Delrin minimiza las pérdidas de señal, manteniendo la integridad de la transmisión en frecuencias de operación críticas.
Características Principales
- Conector BNC hembra soldable de alta precisión
- Cuerpo de zinc niquelado con contacto central de oro
- Diseño D-plano para montaje frontal en panel
- Aislante dieléctrico de Delrin para máxima eficiencia
- Compatibilidad con herramienta de crimpado RFA-4009-206
- Configuración de 4 posiciones para múltiples aplicaciones
Especificaciones Técnicas
Conector
Tipo: BNC hembra
Modo de ensamble: Soldable
Configuración: 4 posiciones
Materiales
Cuerpo: Zinc troquelado, acabado níquel
Contacto central: Oro
Aislante dieléctrico: Delrin
Montaje
Tipo: Frontal, D-plano
Orificio de montaje: 0.380′ (9.65 mm) diámetro
Rondana de seguridad: Incluida
Preparación de Cable (2-Step Strip)
Strip A (Conductor): 0.110′ [2.79 mm]
Strip B (Dieléctrico): 0.130′ [3.30 mm]
Strip C (Trenzado): 0.275′ [6.99 mm]
Nota: Dieléctrico y trenzado mismo corte
Dimensiones de Crimpado
Hex 1: 0.068′
Hex 2: 0.184′
Herramientas Compatibles
Crimpado: RFA-4009-206
