Descripción
Descripción

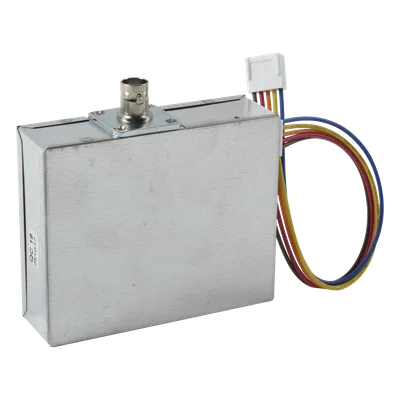

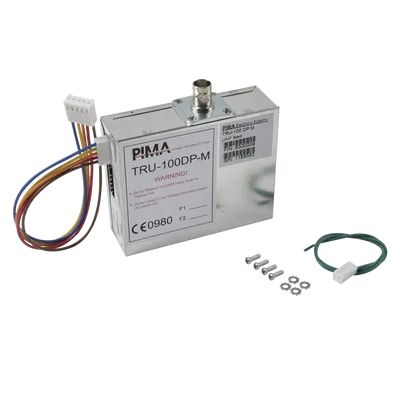

Los transmisores de radio UHF de largo alcance de PIMA, son equipos sintetizados, fabricados con tecnología de punta para brindar un alto nivel de seguridad y un excelente desempeño. Pueden ser conectados como un transmisor integrado a todos los paneles de alarma de la marca PIMA. Tambien se puede conectar a paneles de otras marcas de alarma usando la Interfaz SAT9PID. Se puede usar como una interface autónoma con el SAT-8 para botones de pánico o sensores 24 Hrs.
Características
- Frecuencia de operación: 435 – 470 MHz
- Consumo de corriente en reposo: 10 mA
- Consumo de corriente en transmisión: 1.5 A
- Alimentación: 12 a 13.8 Vcc
- Potencia de transmisión: 2.5 W
- Dimensiones: 86 x 70 x 25 mm
- Conector de antena tipo BNC Hembra
- Requiere antena modelo 6110004 (no incluida)
- Alcance: Hasta 30 Kms
Conexión e Instalación
- Conexión directa a paneles CAPTAIN y HUNTER o HUNTERPRO
- Instalación en el gabinete del panel
- No genera interferencia con otros equipos
- Compatible con interfaces SAT9PID y SAT8
Aplicaciones
- Monitoreo utilizando radio con paneles de alarma sin necesidad de teléfono o internet
- Monitoreo centralizado en múltiples ciudades a través de internet
- Prevención de robos en zonas sin cobertura celular o telefónica
- Reporte de alertas mediante botones de pánico
Beneficios
- Alto nivel de seguridad
- Excelente desempeño
- Instalación sencilla
- Amplia compatibilidad
- Funcionamiento confiable en condiciones extremas
Vídeo
Diagramas
Documentación
Para mayor información y documentación técnica, puede visitar los siguientes enlaces:
- Diagrama de conexión 1
- Diagrama de conexión 2
- Diagrama de conexión 3
- Diagrama de conexión 4
- Más información sobre equipos relacionados
- Más información sobre interfaz SAT9
- Más información sobre TRU100
- Ficha técnica SAR-100
