Descripción

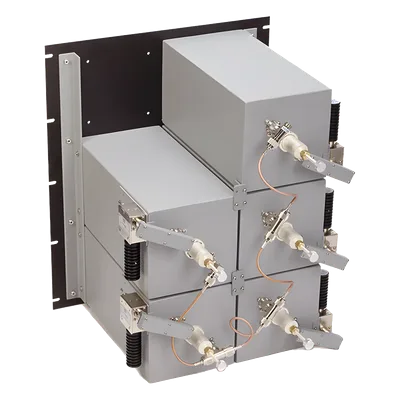

Este combinador de RF opera en la banda UHF de 440-512 MHz, permitiendo la integración de 5 canales con una potencia máxima de 125 W por canal. Su separación mínima de 200 kHz entre canales garantiza una operación libre de interferencias, mientras que su aislamiento TX/TX de 70/80 dB asegura la estabilidad del sistema en entornos de alta densidad espectral. El diseño con cavidad de 178×178 mm optimiza el espacio en gabinetes de comunicaciones, y su rango de temperatura de -30°C a +60°C lo hace apto para instalaciones en climas extremos.
Características Principales
- Aislamiento TX/TX: 70 dB (mín.) / 80 dB (típico)
- Pérdida por inserción: 2.3 dB (mín.) / 2.9 dB (máx.)
- Aislamiento ANT/TX: 60 dB (mín.) / 70 dB (típico)
- VSWR entrada/salida: 1.1:1 / 1.25:1 (máx.)
- Doble aislamiento de baja pérdida
- Conectores N hembra estándar de la industria
Especificaciones Técnicas
Rango de Frecuencia
440-512 MHz
Número de Canales
5
Potencia de Entrada (Máx.)
125 W por canal
Separación Frecuencia (Mín.)
200 kHz
Pérdida por Inserción
2.3-2.9 dB
Aislamiento TX/TX
70/80 dB (mín./típ.)
Aislamiento ANT/TX
60/70 dB (mín./típ.)
Impedancia
50 Ω
VSWR Entrada / Salida (Máx.)
1.1:1 / 1.25:1
Tipo de Aislamiento
Doble de baja pérdida
Rango de Temperatura
-30°C a +60°C
Dimensión Cavidad (Ancho x Fondo)
178 x 178 mm (7 x 7 in)
Dimensión Terminado (Alto x Ancho x Fondo)
578 x 483 x 483 mm (22.8 x 19 x 19 in)
Conectores
N hembra
Acabado
Gris EMR
Peso de Envío
33.2 kg (73.2 lb)
