Descripción

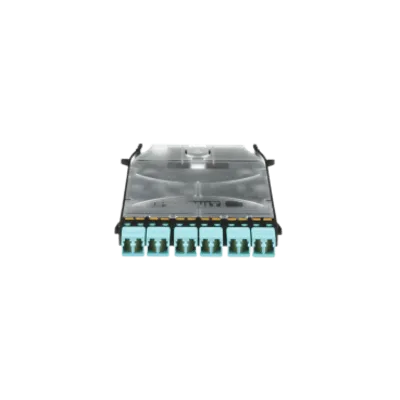

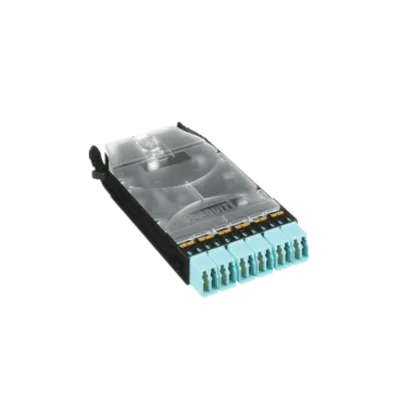

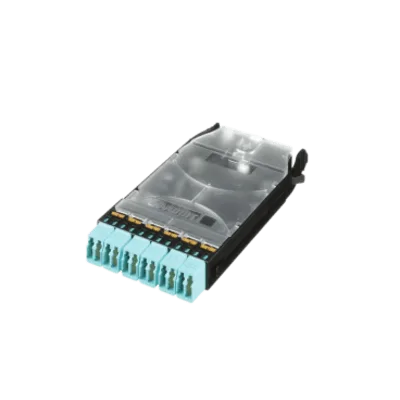

El cassette de fibra óptica HD Flex de Panduit es un módulo de conexión de alto rendimiento diseñado para su uso en sistemas de cableado estructurado, ofreciendo una amplia gama de opciones de implementación para redes Ethernet y Fibre Channel. Disponible en configuraciones de 4, 6 y 12 puertos, con múltiples opciones de conectores frontales y traseros, incluyendo LC, LC/APC, SC, SC/APC y MPO. Soporta fibras multimodo OM3, OM4 y OM4+ Signature Core, así como monomodo OS2, con pérdidas de inserción optimizadas y ultra bajas. Los cassettes están diseñados para facilitar la gestión de cables, acelerar el despliegue y mejorar la flexibilidad y manejabilidad, reduciendo los costos de instalación. Cumplen con los estándares ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5 y TIA-604-10, y son compatibles con RoHS.
Características Generales
- Tipo de Fibra: Multimodo OM3, OM4, OM4+; Monomodo OS2
- Conectividad Frontal: LC, LC/APC, SC, SC/APC, MPO
- Conectividad Trasera: MPO, MPO macho, 12 y 24 fibras para empalme
- Temperatura de Operación: 0°C a 70°C (32°F a 158°F)
- Temperatura de Almacenamiento: -40°C a 70°C (-40°F a 158°F)
- Temperatura de Instalación: 0°C a 60°C (32°F a 140°F)
- Pérdida de Inserción: Multimodo desde 0.10 dB; Monomodo desde 0.35 dB
- Pérdida de Retorno: >26 dB (LC multimodo), >55 dB (LC monomodo), >65 dB (LC/APC monomodo)
- Durabilidad del Conector: 500 ciclos de acoplamiento
- Conteo de Fibras: 24 (cassette y tethered), 24 (splice)
- Material del Manguito de Empalme: Cerámica de zirconia
- Capacidad de Empalme: 24 empalmes discretos, 48 empalmes de cinta
- Estándares: ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5, TIA-604-10, RoHS
Desempeño
- Pérdida de Inserción Multimodo: Optimized Cassette/Breakout: 0.5 dB; Ultra Low Loss Cassette/Breakout: 0.35 dB; Optimized Loss Splice: 0.15 dB + pérdida de empalme; Ultra Low Loss Splice: 0.10 dB + pérdida de empalme
- Pérdida de Inserción Monomodo: Standard (1) 24F MPO: 1.2 dB; Standard Cassette/Breakout: 0.75 dB; Standard Loss Splice: 0.35 dB + pérdida de empalme
- Pérdida de Retorno: Multimodo: >26 dB (LC); Monomodo: >55 dB (LC), >65 dB (LC/APC)
- Durabilidad: 500 ciclos de acoplamiento (ANSI/TIA-586C.3)
- Conteo de Fibras: 24 (cassette y tethered), 24 (splice)
- Material del Manguito: Cerámica de zirconia
- Capacidad de Empalme: 24 discretos, 48 cinta
Físicas y Eléctricas
- Temperatura de Operación: 0°C – 70°C (32°F – 158°F)
- Temperatura de Almacenamiento y Envío: -40°C – 70°C (-40°F – 158°F)
- Temperatura de Instalación: 0°C – 60°C (32°F – 140°F)
- Estándares: ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5 (FOCIS-5), TIA-604-10 (FOCIS-10), RoHS
Conectividad y Configuraciones
- Tipos de Fibra: Multimodo OM3 50/125μm, OM4 50/125μm, OM4+ Sig Core 50/125μm; Monomodo OS2 9/125μm
- Conectividad Frontal: LC, LC/APC Duplex (Shuttered), SC, SC/APC Duplex, MPO (Key-up to Key-up, Key-up to Key-down)
- Conectividad Trasera: MPO con conector macho, MPO (Key-up to Key-up Method B, Key-up to Key-down Method A), 12 y 24 fibras para empalme (ribbon, 250μm)
- Configuraciones de Puertos: 4, 6, 12 puertos
- Tipos de Cassettes: Duplex LC/LC/APC, Duplex SC/SC/APC, Breakout, Splice, Adapter Panels, Dark Fiber Conversion, Mesh/Shuffle, Blank/Filler
Modelos Disponibles
HD Flex Cassettes – Duplex LC, LC/APC
- 6-port, 12-fiber (1 MPO): FHCZO-12-10AS, FHCZO-12-10AF, FHCZO-12-10U, FHCSA-12-10AS, FHCSA-12-10AF, FHCSA-12-10U, FHCZA-12-10AS, FHCZA-12-10AF, FHCZA-12-10U, FHCXO-12-10AS, FHCXO-12-10AF, FHCXO-12-10U, FHC9N-12-10AS, FHC9N-12-10AF, FHC9N-12-10U, FHC9N-12-LAAS, FHC9N-12-LAAF, FHC9N-12-LAU
- 12-port, 24-fiber (2 MPOs): FHCZO-24-10AS, FHCZO-24-10AF, FHCZO-24-10U, FHCSA-24-10AS, FHCSA-24-10AF, FHCSA-24-10U, FHCZA-24-10AS, FHCZA-24-10AF, FHCZA-24-10U, FHCXO-24-10AS, FHCXO-24-10AF, FHCXO-24-10U, FHC9N-24-10AS, FHC9N-24-10AF, FHC9N-24-10U, FHC9N-24-LAAS, FHC9N-24-LAAF, FHC9N-24-LAU
- 12-port, 24-fiber (1 MPO24): FHCZO-24F-10A, FHCXO-24F-10A, FHC9N-24F-10A, FHC9N-24F-LAA
HD Flex 4-to-1 Breakout Cassettes
- 4-port, 8-fiber (1 MPO): FHC3ZO-08H-10B, FHC3ZA-08H-10B, FHC3XO-08H-10B, FHC39N-08H-10A, FHC39N-08H-LAA
- 6-port, 8-fiber (1 MPO): FHC3ZO-08-10BN, FHC3ZA-08-10BN, FHC3XO-08-10BN, FHC39N-08-10AN
- 12-port, 24-fiber (3 MPO): FHC3ZO-24H-10B, FHC3ZA-24H-10B, FHC3XO-24H-10B, FHC39N-24H-10A
HD Flex Cassettes – Duplex SC, SC/APC
- 12-port, 12-fiber (1 MPO): FHCZN-12-03AS, FHCZN-12-03AF, FHCZN-12-03U, FHCXN-12-03AS, FHCXN-12-03AF, FHCXN-12-03U, FHC9N-12-03AS, FHC9N-12-03AF, FHC9N-12-03U, FHC9N-12-3GAS, FHC9N-12-3GAF, FHC9N-12-3GU
HD Flex Splice Cassettes – LC, LC/APC
- 6-port, 12-fiber: FHSZO-12-10P, FHSZO-12-10R, FHSZA-12-10P, FHSZA-12-10R, FHSXO-12-10P, FHSXO-12-10R, FHS9N-12-10P, FHS9N-12-10R, FHS9N-12-LAP, FHS9N-12-LAR
- 12-port, 24-fiber: FHSZA-24-10P, FHSZA-24-10R, FHS9N-24-10P, FHS9N-24-10R, FHS9N-24-LAP, FHS9N-24-LAR
- Splice Only Cassette – No front connectivity: FHSN-24
HD Flex Splice Cassettes – Duplex SC, SC/APC
- 12-port, 12-fiber: FHSZA-12-03P, FHSZA-12-03R, FHS9N-12-03P, FHS9N-12-03R, FHS9N-12-3AP, FHS9N-12-3AR
HD Flex LC and MPO Fiber Adapter Panels
- 4-port: FHSXN-08-10N, FHS9N-08-10N, FHS9N-08-LAN, FHMP-4-ABL, FHMP-4-BCG, FHMP-4-ARD
- 6-port: FHSXN-12-10N, FHS9N-12-10N, FHS9N-12-LAN, FHMP-6-ABL, FHMP-6-BCG, FHMP-6-ARD
HD Flex Dark Fiber Conversion Cassettes
- 6-port: FH4ZU-24-NMNMA, FH4ZU-24-NMNMB, FH4ZU-48-NMNMA, FH4ZU-48-NMNMB
HD Flex Mesh/Shuffle Cassettes
- 6-port: FHMZO-32-M, FHMXO-32-M, FHM9N-32-M
HD Flex Blank/Filler Panels
- 4-port: FHSBBL04W
- 6-port: FHSBBL06W
- 12-port: FHSBBL12W
