Descripción
El cable de fibra óptica mini figura 8 es un cable monomodo G.652D de 6 hilos con construcción loose tube, diseñado para instalaciones aéreas entre postes en exteriores. Su mensajero de acero galvanizado de 1.6 mm de diámetro integra la función de soporte de tracción, lo que permite tensar el conjunto sin elementos de sujeción adicionales y agiliza el tendido en tramos de hasta 80 metros entre apoyos. La cubierta exterior de polietileno (PE) en color negro proporciona resistencia a los rayos UV y a la humedad, condiciones habituales en instalaciones aéreas expuestas a la intemperie. El cable admite una tensión máxima de 1250 N y una resistencia al aplastamiento de 1000 N/10 cm, con un radio mínimo de curvatura de 30 veces el diámetro durante la instalación y 15 veces en operación. Se suministra en carrete de 4 kilómetros, con un peso nominal de 60 ± 15 kg/km, adecuado para despliegues de red de acceso y enlaces de última milla.
Características Generales
- Tipo de fibra: monomodo G.652D, construcción loose tube
- Cantidad de hilos: 6
- Configuración: mini figura 8 para instalación aérea
- Mensajero: acero galvanizado de 1.6 mm de diámetro
- Cubierta exterior: PE (polietileno), forro negro
- Tensión máxima de trabajo: 1250 N
- Span entre postes: 80 m
- Temperatura de operación: -20 °C a +65 °C
- Protección: resistencia a rayos UV y humedad
- Longitud del carrete: 4 km
Desempeño
- Fibra monomodo G.652D de 6 hilos
- Tensión máxima: 1250 N
- Span entre postes: 80 m
- Resistencia al aplastamiento: 1000 N/10 cm
- Radio mínimo de curvatura: instalación 30W, operación 15W
- Temperatura de operación: -20 °C a +65 °C
Físicas y de Construcción
- Diámetro nominal: 5.4 ± 0.5 mm (tubo óptico) x 10.2 ± 0.5 mm (total)
- Diámetro del mensajero: 1.6 mm
- Diámetro mensajero + forro: 3.6 ± 0.5 mm
- Peso nominal: 60 ± 15 kg/km
- Cubierta exterior de PE color negro
- Protección contra rayos UV y humedad
Contenido del Paquete

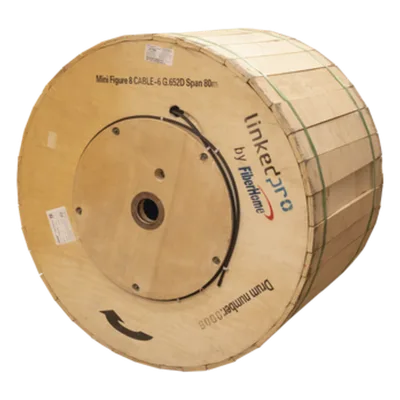

- Carrete de 4 km de cable de fibra óptica aérea mini figura 8
