Descripción
El cable de fibra óptica aérea mini figura 8 con 12 hilos monomodo G.652D está diseñado para el tendido entre postes en plantas exteriores, con una longitud continua de 4 km por carrete que reduce la cantidad de empalmes en campo. Su construcción loose tube aloja los hilos en un tubo óptico holgado, mientras que el mensajero de acero galvanizado de 1.6 mm de diámetro proporciona la resistencia a la tracción de 1250 N requerida para soportar la tensión mecánica del tendido aéreo. La cubierta exterior de polietileno (PE) en color negro incorpora protección contra rayos UV y humedad, adecuada para exposición permanente a la intemperie en un rango de operación de -20 °C a +65 °C. El perfil mini figura 8 permite un span de 80 metros entre postes y facilita el manejo del carrete durante la instalación. El cable presenta un diámetro nominal de 5.4 ± 0.5 mm en el tubo óptico y 10.2 ± 0.5 mm en el conjunto total, con un peso nominal de 60 ± 15 kg/km.
Características Generales
- Tipo de fibra: Monomodo G.652D
- Cantidad de hilos: 12
- Construcción: Mini figura 8, loose tube
- Cubierta exterior: PE (polietileno), color negro
- Mensajero: Acero galvanizado de 1.6 mm de diámetro
- Tensión máxima: 1250 N
- Span entre postes: 80 m (262.5 ft)
- Temperatura de operación: -20 °C a +65 °C
- Protección: Rayos UV y humedad
- Diámetro nominal: 5.4 ± 0.5 mm (tubo óptico) x 10.2 ± 0.5 mm (total)
- Diámetro de mensajero: 1.6 mm
- Diámetro mensajero + forro: 3.6 ± 0.5 mm
- Radio mínimo de curvatura: Instalación 30 W / Operación 15 W
- Resistencia al aplastamiento: 1000 N/10 cm
- Peso nominal: 60 ± 15 kg/km
- Longitud: 4 km por carrete
Desempeño Óptico y Mecánico
- Fibra monomodo G.652D
- 12 hilos en tubo loose tube
- Tensión máxima: 1250 N
- Span: 80 m (262.5 ft)
- Aplastamiento: 1000 N/10 cm
- Curvatura: 30 W instalación / 15 W operación
Físicas y Ambientales
- Diámetro total: 10.2 ± 0.5 mm
- Diámetro tubo óptico: 5.4 ± 0.5 mm
- Mensajero: 1.6 mm de acero galvanizado
- Mensajero + forro: 3.6 ± 0.5 mm
- Peso: 60 ± 15 kg/km
- Temperatura: -20 °C a +65 °C
- Cubierta PE negra con protección UV
Contenido del Paquete

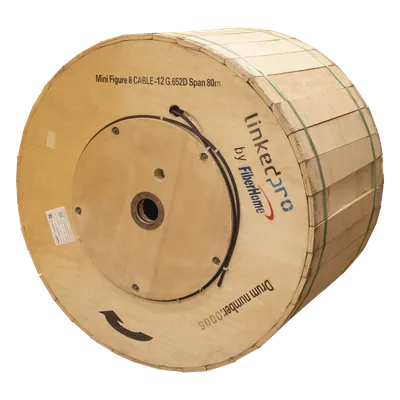

- Carrete de 4 km de cable de fibra óptica
- 12 hilos monomodo G.652D
- Construcción mini figura 8 para uso aéreo
