Descripción

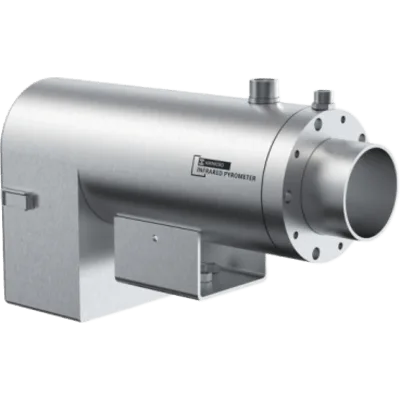

HM-AICH01/PY
Carcasa de Enfriamiento por Agua/Aire para Pirómetro Serie PD1
Especificaciones Generales
- Aplicación: Carcasa de enfriamiento por agua/aire para pirómetro Serie PD1
- Dimensiones: 306.7 × 126 × 187.5 mm
- Peso: 5800 g
- Rango de Temperatura con Aire: 60 ~ 150°C
- Rango de Temperatura con Agua: 150 ~ 300°C
Enfriamiento por Aire
- Conexión para Aire: G1/2
- Velocidad de Aire Recomendada (Ambiente 100°C): Presión 0.5 MPa, Flujo 160 L/min
- Velocidad de Aire Recomendada (Ambiente 120°C): Presión 0.5 MPa, Flujo 200 L/min
- Velocidad de Aire Recomendada (Ambiente 150°C): Presión 0.5 MPa, Flujo 300 L/min
Enfriamiento por Agua
- Conexión para Agua: G1/2
- Velocidad de Agua Recomendada (Ambiente 150°C): Presión 0.4 MPa, Flujo 0.7 L/min
- Velocidad de Agua Recomendada (Ambiente 200°C): Presión 0.4 MPa, Flujo 0.9 L/min
- Velocidad de Agua Recomendada (Ambiente 250°C): Presión 0.4 MPa, Flujo 1.2 L/min
- Velocidad de Agua Recomendada (Ambiente 300°C): Presión 0.4 MPa, Flujo 1.5 L/min
Purga
- Conexión para Purga: G1/4
- Velocidad de Purga Recomendada: Presión 0.5 MPa, Flujo 50 L/min
Dimensiones de Conexión
- Rosca Externa G1/4: Para purga
- Rosca Externa G1/2: Para aire/agua
- Montaje: 4-1/4UNC-20
- Modelo: HM-AICH01/PY
