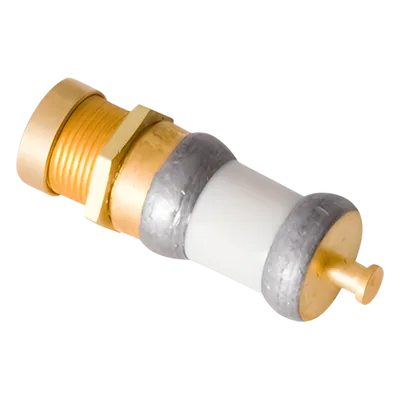

Capacitor Variable de Aire / 1-20 pF / 250 VDC / Q>5000 / 6 GHz Autoresonancia / L=12,44 mm (0,041 ft)

Capacitor variable de aire diseñado para aplicaciones de alta frecuencia en sistemas VHF y UHF. Ofrece un rango de capacitancia de 1 a 20 pF con ajuste multiturno que permite una sintonización precisa en aplicaciones críticas como duplexers, filtros RF y osciladores. Su construcción con dieléctrico de aire y factor Q superior a 5000 garantiza mínimas pérdidas y excelente rendimiento en circuitos de comunicaciones, radar, televisión por cable y equipos aeroespaciales.

Características Principales

• Capacitancia ajustable de 1 a 20 pF con mecanismo multiturno
• Tensión de trabajo nominal de 250 VDC, prueba a 500 VDC
• Factor Q mayor a 5000 a 100 MHz para bajas pérdidas
• Autoresonancia superior a 6 GHz en capacitancia mínima
• Coeficiente de temperatura de ±15 ppm/°C para rangos superiores a 3.5 pF
• 14 estilos de montaje estándar disponibles
• Construcción conforme a MIL-C-14409D
• Resistencia de aislamiento mayor a 10⁶ MΩ
• Par de ajuste de 0.3 a 3.0 oz-in (22 a 216 g-cm)
• Longitud de 12,44 mm (0,041 ft)

Especificaciones Técnicas

Nota de diseño: Diseñado para cumplir con MIL-C-14409D. La construcción con soldadura a 300°C y alta estabilidad bajo factores ambientales extremos lo hacen ideal para aplicaciones críticas en comunicaciones y defensa.
