Descripción

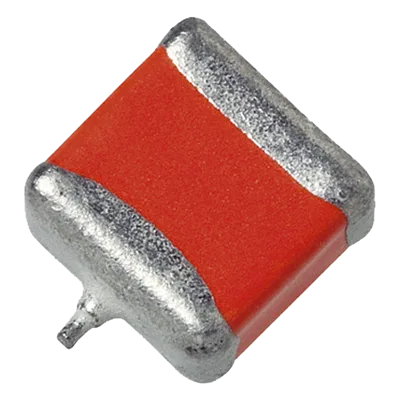

Capacitor de tántalo en formato SMD diseñado para aplicaciones de alto rendimiento en equipos de monitoreo profesional. Ofrece una capacidad de 22 µF con soportes de voltaje de hasta 35 Vcc, garantizando estabilidad en operaciones de frecuencia alta. Su construcción compacta y terminales de estaño lo hacen ideal para montaje automatizado en líneas de producción. Compatible con múltiples posiciones de reemplazo en equipos especializados de telecomunicaciones.
Características principales
- Formato SMD compacto para montaje superficial de alta densidad
- Capacidad de 22 µF para aplicaciones de alto rendimiento
- Voltaje máximo de operación: 35 Vcc
- Tolerancia seleccionable: ±10% o ±20%
- Rango de temperatura operativa: -55 °C a +125 °C
- Alta estabilidad en aplicaciones de frecuencia elevada
Especificaciones eléctricas
Capacidad
22 µF
Voltaje máximo
35 Vcc
Tolerancia
±10%, ±20%
DF (Disipación)
6% máx
ESR
0.75 Ω a 0.95 Ω
Rizado
0.34 A a 0.39 A
Corriente de fuga
2.2 µA a 4.4 µA
Especificaciones mecánicas y ambientales
Longitud
0.146 ft [3.7 mm]
Ancho
0.072 ft ± 0.012 ft [1.8 mm ± 0.3 mm]
Altura
0.056 ft ± 0.012 ft [1.4 mm ± 0.3 mm]
Temperatura de operación
-55 °C a +125 °C
Nivel de humedad
Nivel 2A
Terminales
100% estaño (estándar); estaño/plomo disponible
Información de empaque y compatibilidad
Empaque
8 mm y 12 mm en cinta y carrete (EIA 481 e IEC 60286-3)
Compatibilidad de carcasa
EIA 535BAAC y CECC 30801
Aplicación
Monitor COM-3010 (posiciones C2, C4, C7, C18, C23, C34 y C52)
