Descripción

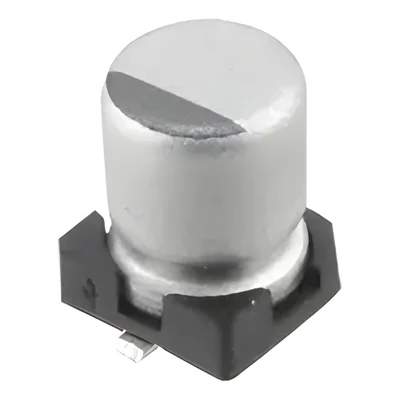

Capacitor electrolítico de aluminio diseñado para montaje superficial SMD, con capacitancia de 1 µF y voltaje nominal de 50 VCC. Su encapsulado compacto de 4 x 5.4 mm permite integración en diseños de alta densidad de componentes. Opera en rango térmico extendido de -40°C a +105°C con corriente de rizado de 46 mArms a temperatura máxima. Presenta características eléctricas controladas: factor de disipación tan δ ≤0.12 y impedancia térmica limitada a ≤2 (-25°C/20°C) y ≤3 (-40°C/20°C), garantizando estabilidad en condiciones de variación térmica. Cumple normativa RoHS para aplicaciones de fabricación electrónica con restricciones de sustancias peligrosas.
Características Generales
- • Tipo: Cápsula de aluminio para SMD
- • Capacitancia: 1 µF
- • Tolerancia: ±20% (120 Hz, 20°C)
- • Voltaje nominal: 50 VCC (código H)
- • Dimensiones: 4 x 5.4 mm
- • Rango de temperatura: -40°C a +105°C
- • Cumplimiento: Normativa RoHS
Desempeño Eléctrico
- Tan δ (50V): ≤ 0.12
- Impedancia -25°C/+20°C: ≤ 2
- Impedancia -40°C/+20°C: ≤ 3
- Corriente de rizado: 46 mArms a 105°C
- Corriente de fuga: ≤ valor inicial especificado
- Resistencia a soldadura: ΔC ±10% del valor inicial
Físicas y Ambientales
- Tipo de montaje: Superficial SMD
- Material: Cápsula de aluminio
- Dimensiones: 4 x 5.4 mm
- Rango térmico: -40°C a +105°C
- Cumplimiento ambiental: RoHS
Identificación
- Modelo: 49332071ND
- Código de voltaje: H (50V)
- Condiciones de prueba: 120 Hz, 20°C
