Descripción

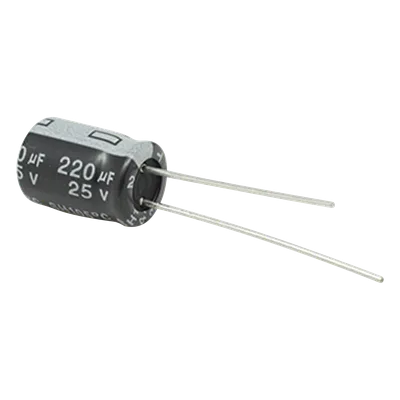

Capacitor electrolítico de aluminio con diseño radial para montaje through-hole en circuitos impresos. Capacitancia de 220 µF con voltaje nominal de 25 Vcc, optimizado para aplicaciones que requieren alta confiabilidad en condiciones de temperatura elevada. Especificado para operación continua hasta 105 °C con vida útil garantizada de 2000 horas a temperatura máxima. Presenta dimensiones compactas de 8 mm de diámetro por 11 mm de longitud, facilitando su integración en equipos con restricciones de espacio. Cumple con directiva RoHS para aplicaciones industriales y comerciales con requerimientos ambientales.
Características Generales
- • Capacitancia: 220 µF
- • Voltaje nominal: 25 Vcc
- • Temperatura de operación: -40 °C a +105 °C
- • Diseño radial para montaje through-hole
- • Durabilidad: 2000 horas a 105 °C
- • Cumplimiento RoHS
Desempeño Eléctrico
Tolerancia de capacitancia:
±20% a 120 Hz, 20 °C
±20% a 120 Hz, 20 °C
Corriente de rizado:
220 mA (105 °C, 120 Hz)
220 mA (105 °C, 120 Hz)
Factor de disipación (tanδ):
0.16 a 120 Hz, 20 °C
0.16 a 120 Hz, 20 °C
Corriente de fuga:
I = 0.01CV o 3 µA (mayor valor)
I = 0.01CV o 3 µA (mayor valor)
Impedancia:
Z(-25 °C)/Z(+20 °C) = 2
Z(-40 °C)/Z(+20 °C) = 4
Z(-25 °C)/Z(+20 °C) = 2
Z(-40 °C)/Z(+20 °C) = 4
Dimensiones Físicas
Diámetro (ψD):
8 mm
8 mm
Longitud (L):
11 mm
11 mm
Pitch (P):
3.5 mm
3.5 mm
Diámetro de terminales (ψd):
0.6 mm
0.6 mm
Longitud de terminales (a):
1.5 mm
1.5 mm
Aplicaciones
• Equipos de alta calidad y confiabilidad
• Equipos con requerimientos de alta temperatura
